HEIDENHAIN CNC PILOT 4290
187
4.1
1
Конт
ур
обра
зу
ющей

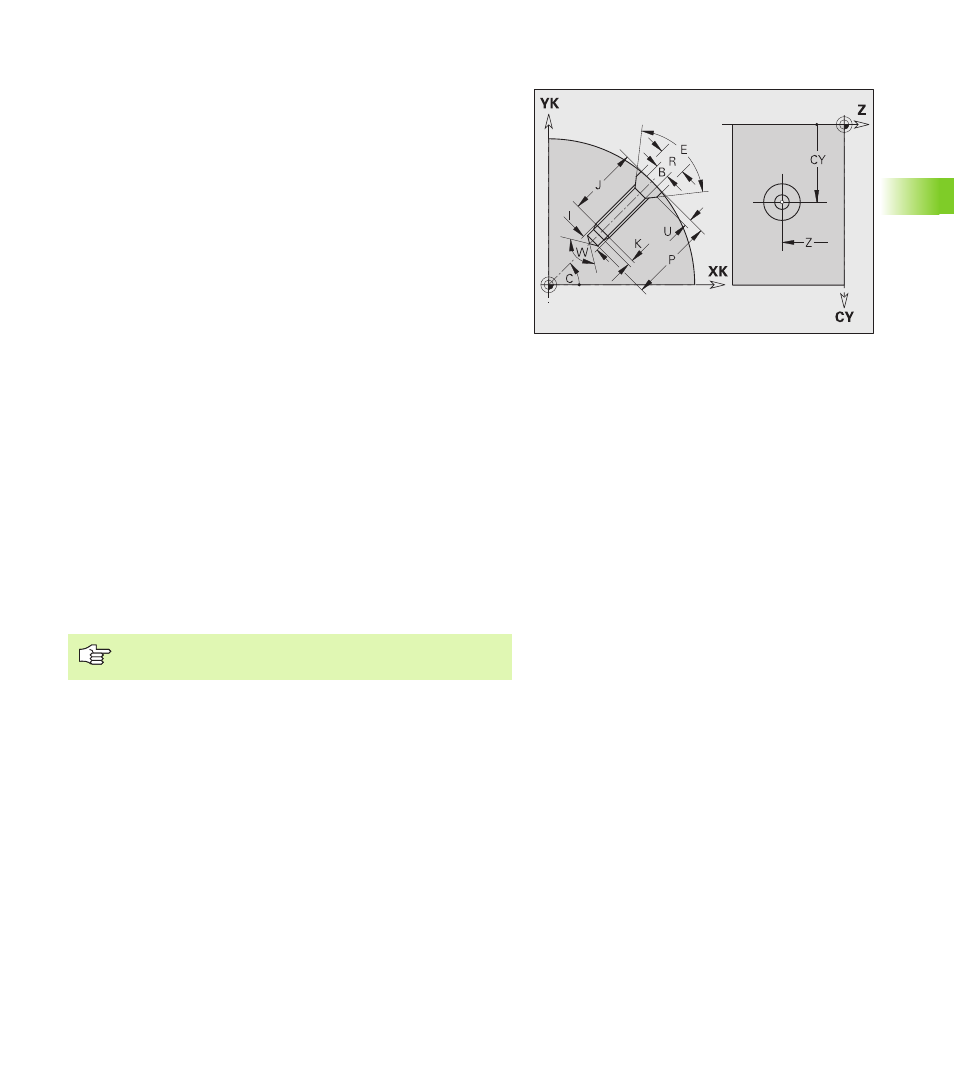

Сверление образующей G310-Geo
G310 определяет сверление с зенковкой и резьбой в контуре
образующей.
Параметры
Z
Центральная точка (Z–позиция)
C
Центральная точка (угол)
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
B
Диаметр отверстия
P
Глубина отверстия (без вершины сверла)
W
Угол при вершине (умолчание: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Глубина резьбы
K
Нарезание резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (умолчание: 0)
V=0: правая резьба
V=1: левая резьба
A
Угол к оси Z; диапазон: 0° < A < 180°; (умолчание: 90° =
перпендикулярное отверстие)
O
Диаметр центрирования
Производите обработку сверлением G310 с помощью
G71..G74.
