4.12 Позиционирование
инструмента

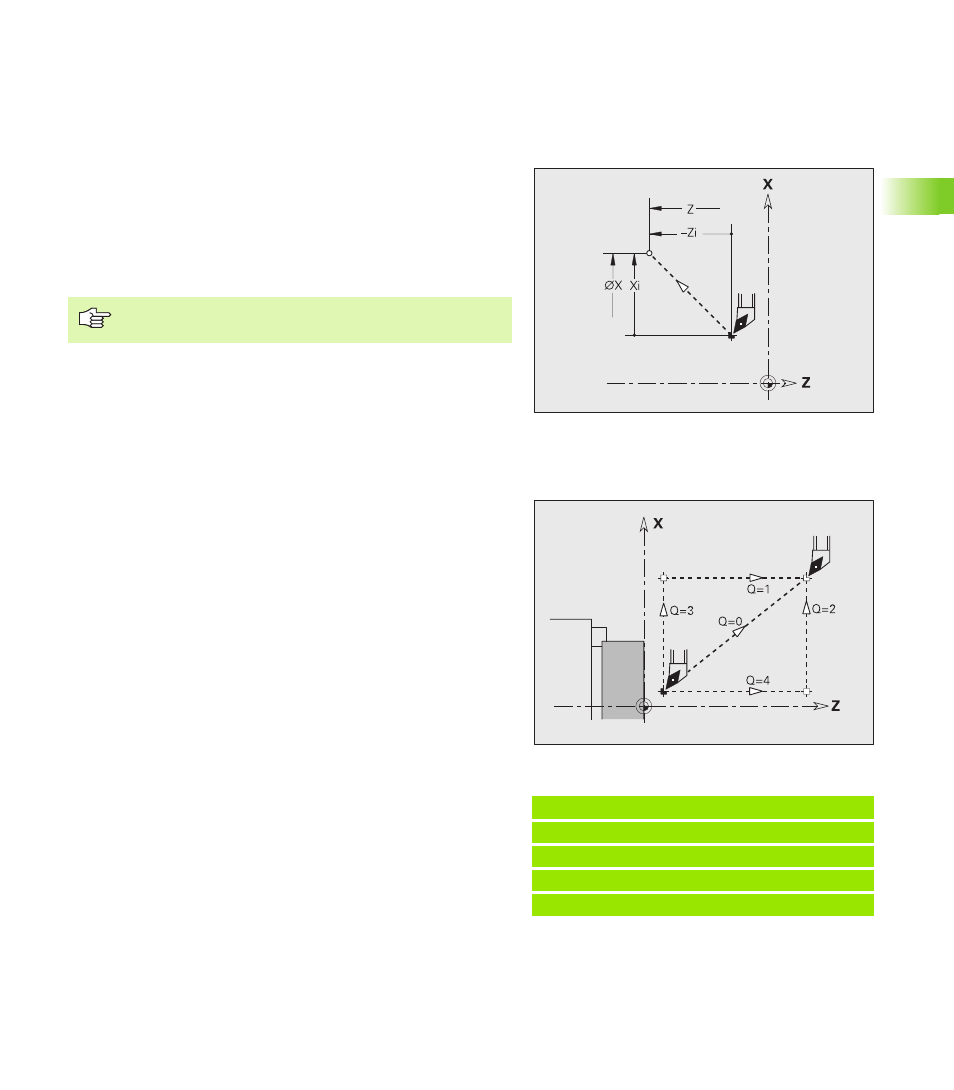

Ускоренный ход G0
G0 производит перемещение на ускоренном ходу к "целевой
точке".
Точка смены инструмента G14
G14 производит перемещение к точке смены инструмента на
ускоренном ходу. Координаты точки смены инструмента задаются
в режиме наладки.
Параметры
X
Целевая точка (диаметральный размер)
Z
Целевая точка
Программирование X, Z:: абсолютно, в приращениях
или с самоудержанием
Пример: G14
. . .
N1 G14 Q0 [подвод к точке смены инструмента]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Параметры
Q
Последовательность, определяет протекание движений
перемещения (умолчание: 0)
Q=0: диагональный путь перемещения
Q=1: сначала направление X, а потом Z
Q=2: сначала направление Z, а потом X
Q=3: только направление X, Z остается неизмененным
Q=4: только направление Z, X остается неизмененным
