HEIDENHAIN CNC PILOT 4290
441
6.8
Конт
ур
ы
ос
и
C

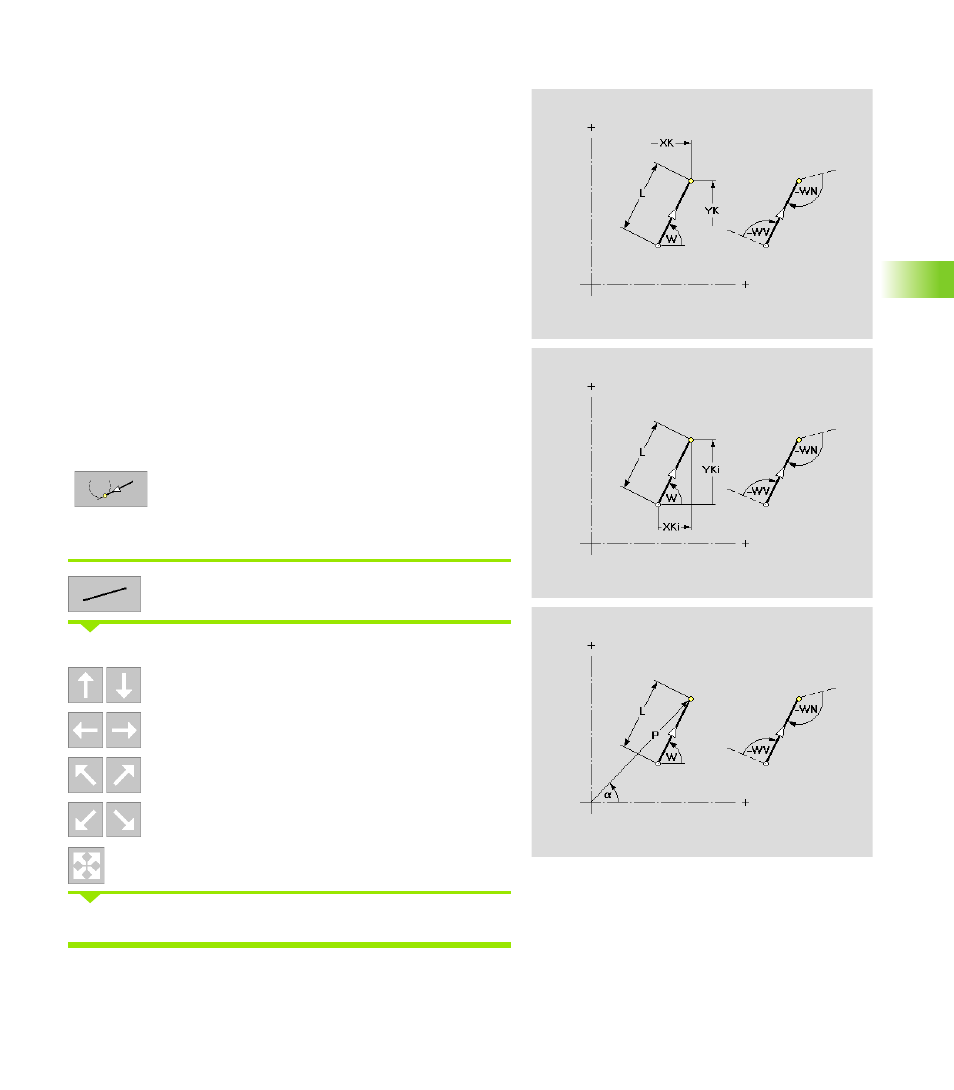

Торцевая или задняя сторона: линейный элемент
Функция определяет линейный элемент на торцевой/задней
стороне.
Определение линейного элемента:
Вызовите меню участков
Выберите направление линейного элемента:
Вертикальный участок
Горизонтальный участок
Угловой участок
Угловой участок
Участок в произвольном направлении
Задайте размеры участка и переход к следующему элементу.
Параметры
XK
Конечная точка в декартовых координатах
YK
Конечная точка в декартовых координатах
XKi
Расстояние от начальной до конечной точки
YKi
Расстояние от начальной до конечной точки
a
Конечная точка контура в полярных координатах
(привязка: положительная ось XK)
P
Конечная точка в полярных координатах
W
Угол участка (привязка: см. вспомогательный рисунок)
WV
Угол против часовой стрелки от предыдущего элемента.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки от последующего элемента.
Дуга в качестве последующего элемента: угол к
касательной
L
Длина элемента
Плавный/не плавный: задайте переход к
следующему элементу контура
