Круглая канавка торцовой/задней стороны
G302-/G303-Geo

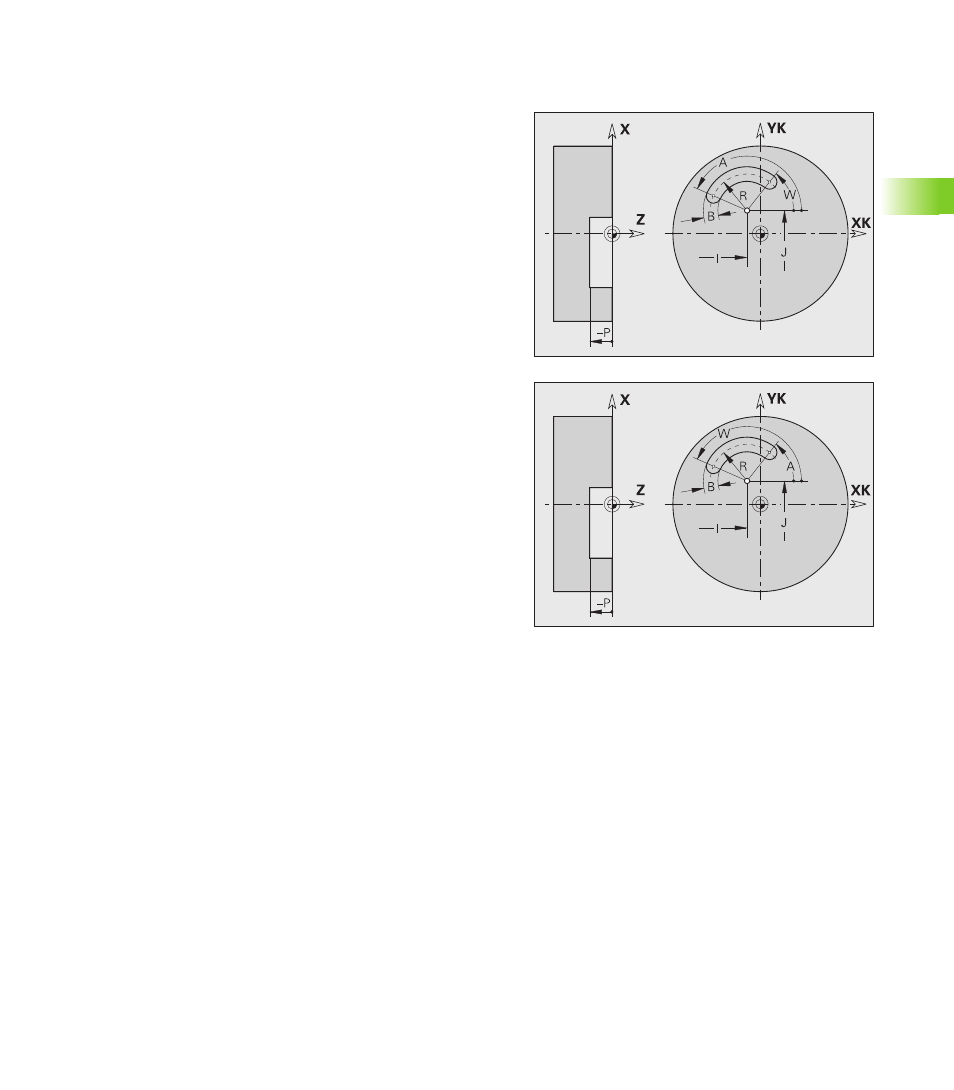

G302/G303 определяет круглую канавку в контуре торцовой или
задней стороны.
G302: круглая канавка по часовой стрелке
G303: круглая канавка против часовой стрелки
Параметры
I
Центр изгиба в декартовых координатах
J
Центр кривизны в декартовых координатах
R
Радиус изгиба (привязка: контур центра паза)
A
Начальный угол; привязка: ось XK; (умолчание:0°)
W
Конечный угол; привязка: ось XK; (умолчание:0°)
B
Ширина паза
P
Глубина/высота (умолчание: "P" из G308)
P<0: карман
P>0: остров
