150
4.6
Основные
эл
ем
ен
ты
ко
н
тур
а
то
ч
е
н
и
я
4.6 Основные элементы контура
точения
Стартовая точка контура точения G0–Geo
G0 определяет начальную точку контура точения.

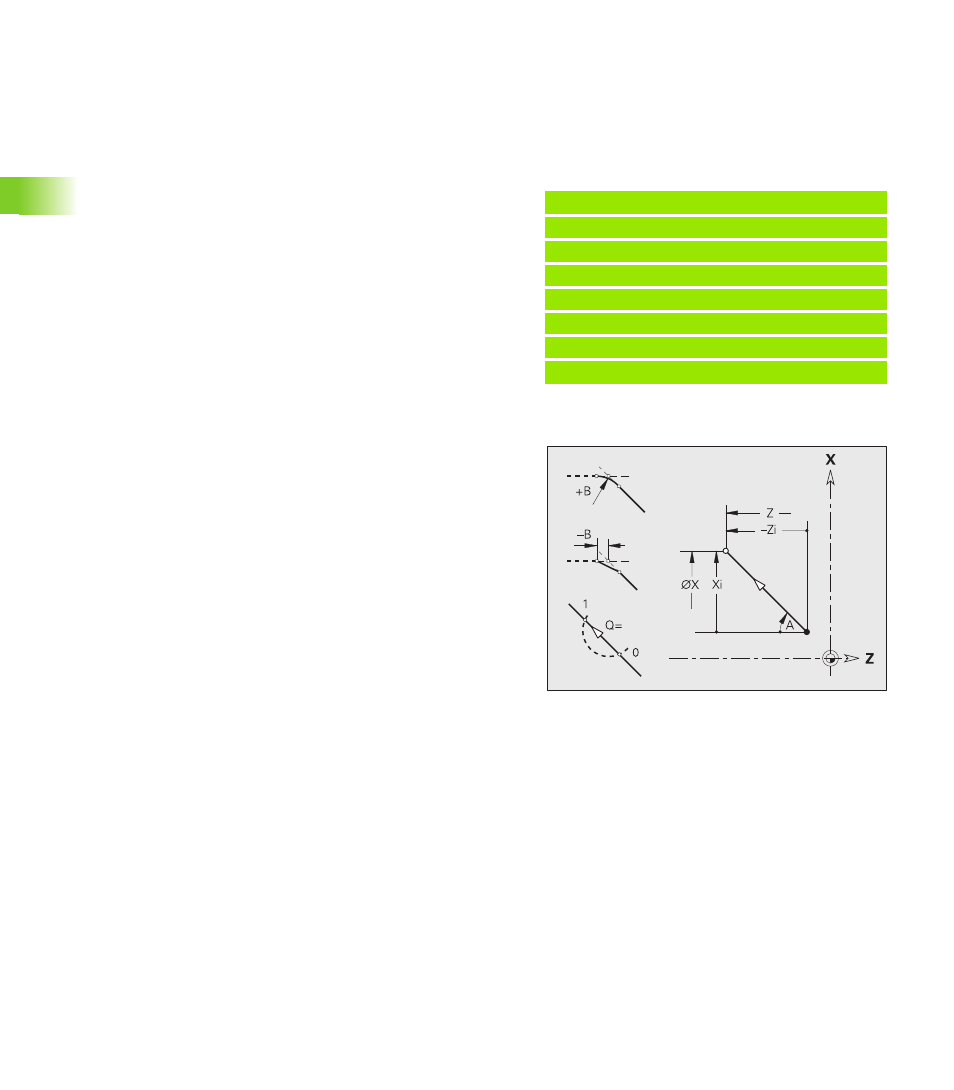

Отрезок контура точения G1–Geo
G1 определяет отрезок в контуре точения
Пример: G0-Geo
. . .
ГОТОВАЯ ДЕТАЛЬ
N2 G0 X30 Z0 [стартовая точка контура]
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Параметры
X
Начальная точка контура (диаметральный размер)
Z
Начальная точка контура
Параметры
X
Конечная точка элемента контура (диаметральный размер)
Z
Конечная точка элемента контура
A
Угол к оси точения (направление угла: смотри
вспомогательный рисунок)
Q
Точка пересечения. Конечная точка, если отрезок
пересекает дугу окружности (умолчание: 0):
Q=0: близкая точка пересечения
Q=1: удаленная точка пересечения
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Запрограммируйте теоретическую
конечную точку, если вы задаете фаску/скругление.
нет ввода: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
E
Специальная подача для фаски/скругления в цикле
чистовой обработки (умолчание: 1)
Специальная подача = активная подача * E (0 < E <= 1)
