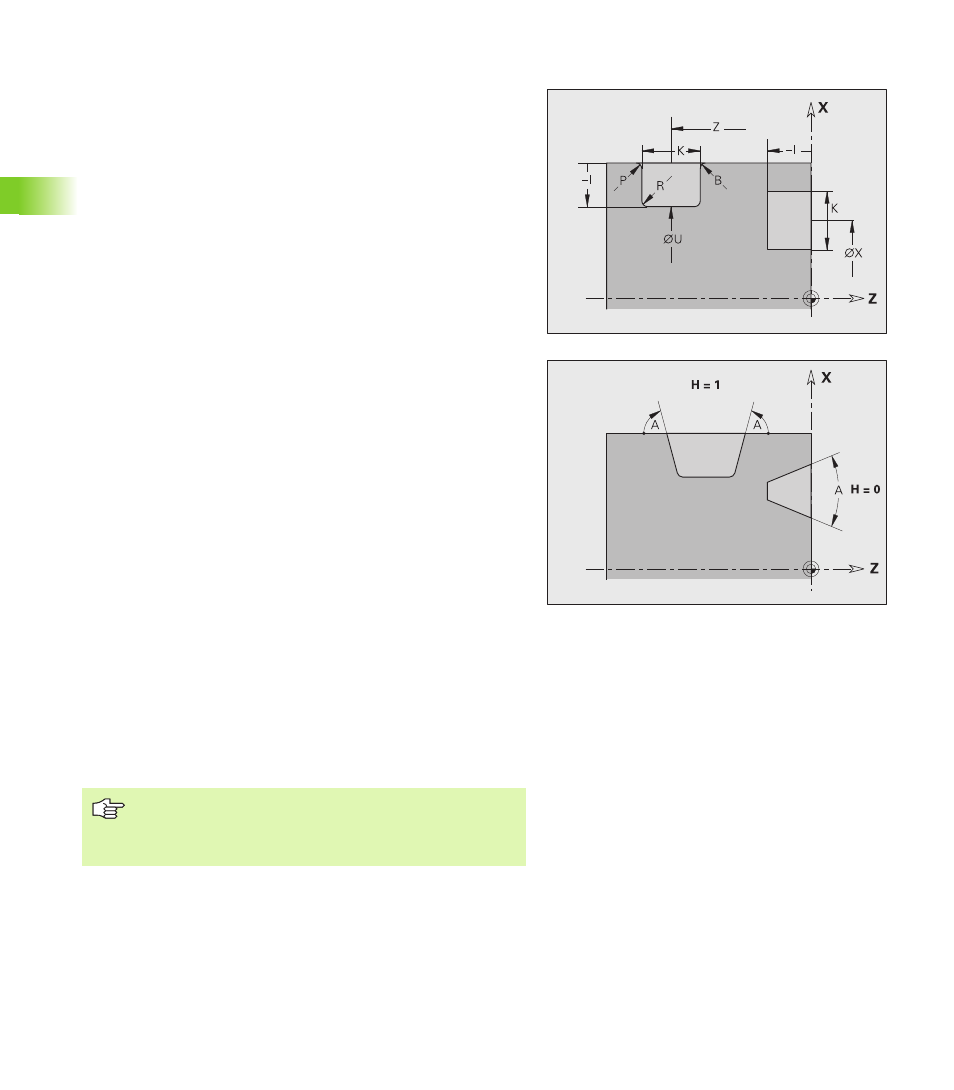

Прорезывание (общее) G23–Geo
G23 определяет прорезывание на заранее запрограммированном
линейном элементе привязки. На поверхности образующей
элемент привязки может проходить наклонно.
Параметры
H
Тип прорезывания (default: 0)
H=0: симметричное прорезывание
H=1: выточка
X
Центральная точка прорезывания торцовой поверхности
(диаметральный размер)
Z
Центральная точка при прорезывании образующей
поверхности
I
Глубина и длина прорезки
I>0: прорезка справа от элемента привязки
I<0: прорезка слева от элемента привязки
K
Ширина прорезки (без фаски/закругления)
U
Диаметр прорезывания (диаметр основания
прорезывания). Используйте U только в том случае, если
элемент привязки проходит параллельно оси Z.
A
Угол прорезывания (умолчание: 0)
H=0: 0° <= A < 180° (угол между боковыми поверхностями
прореза)
H=1: 0° < A <= 90° (угол опорная прямая – боковая
поверхность прорези)
B
Наружный радиус/фаска близкого к стартовой точке угла
(умолчание: 0)
B>0: радиус скругления
B<0: ширина фаски
P
Наружный радиус/фаска удаленного от стартовой точки
угла (умолчание: 0)
P>0: радиус скругления
P<0: ширина фаски
R
Внутренний радиус обоих углов прорези (по умолчанию: 0)
CNC PILOT определяет глубину прорезывания
относительно элемента привязки. Основание
прорезывания проходит параллельно элементу
привязки.
