HEIDENHAIN CNC PILOT 4290
581
6.18
Ук
а
за
н
и
я
по
обрабо
тке
Ограничение черновой обработки позади ограничения
резания

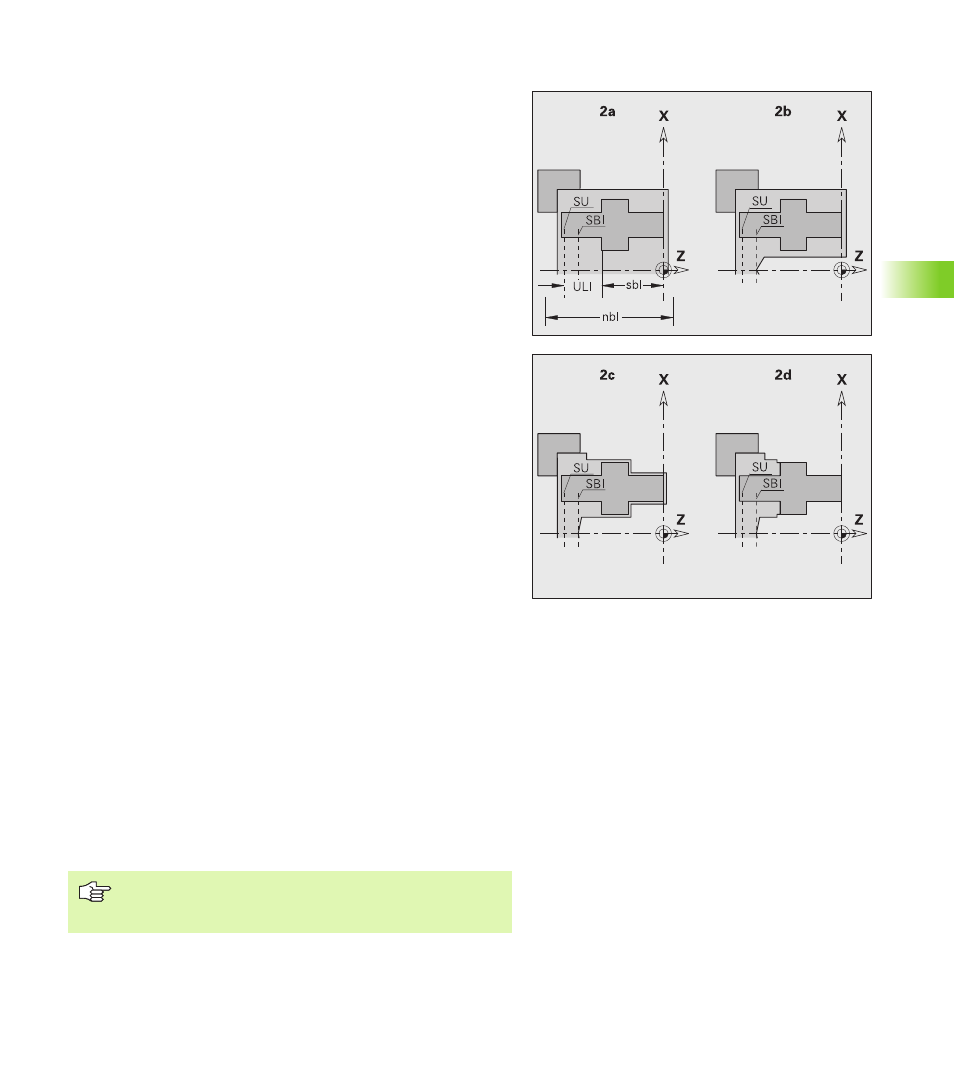

Пример 2: Линия ограничения черновой обработки (SU) лежит
позади внутреннего ограничения резания (SBI).
Сокращения
SBI: внутреннее ограничение резания
SU: линия ограничения черновой обработки (SU = sbl + ULI)
sbl: базовая длина черновой обработки ("самая глубокая задняя
точка" внутреннего контура)
ULI: длина внутренней выступающей части (параметр
обработки 4)
nbl: полезная длина инструмента (параметр инструмента)
Сверление
При обработке сверлением TURN PLUS различает:
Сверление без данных посадки: AAG выделяет инструменты,
позволяющие производить обработку до готового размера.
Сначала ищутся спиральные сверла, затем сверла со
сменными режущими кромками.
Сверление с данными по посадке: AAG обрабатывает
сверление в два этапа:
Сверление с меньшим диаметром как номинальный диаметр
отверстия
"Развертывание" до готового размера
TURN PLUS использует только информацию "с/без
посадки". Тип посадки (H6, H7, ..) не оказывает
никакого влияния.
