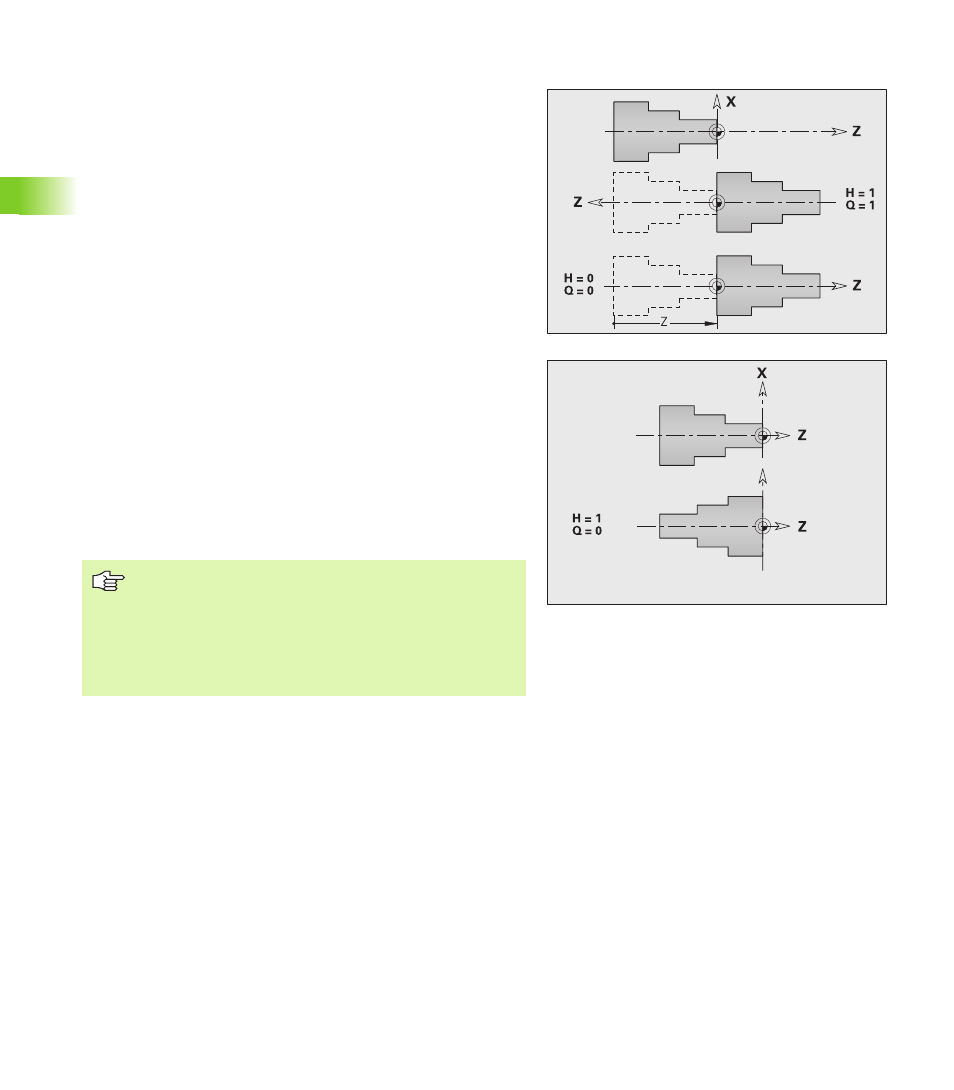

Поворот контура G121
G121 зеркально отображает и/или смещает контур заготовки и
готовой детали. Зеркальное отображение производится
относительно оси X, смещение в направлении Z. На нулевую
точку заготовки это не влияет.
G121 позволяет использовать описание заготовки и готовой
детали для обработки лицевых и задних сторон.
Параметры
H
Тип трансформации (умолчание: 0)
H=0: контур сместить, зеркально не отображать
H=1: контур сместить, зеркально отобразить и
перевернуть направление описания контура
Q
Зеркально отобразить систему координат оси Z
(умолчание: 0)
Q=0: не отображать зеркально
Q=1: отобразить зеркально
Z
Смещение Сместить систему координат в направлении Z
(умолчание: 0)
D
Зеркально отобразить XC/XCR (зеркальное отображение/
смещение контуров торца/задней стороны) –
(умолчание: 0)
D=0: не отображать/не смещать
D=1: отобразить/сместить
Контуры поверхности образующей отображаются/
смещаются как контуры токарной обработки.
Вспомогательные контуры зеркально не
отображаются.
Учитывайте: Q=1 зеркально отображает систему
координат и контур; H=1 зеркально отображает
только контур.
