HEIDENHAIN CNC PILOT 4290
641
8.1
Ба
за
данных
инстр
умент
ов
Дополнительная информация:
Диалоговое окно 3: смотри "Многофункциональные
инструменты, контроль времени стойкости" на странице 644
смотри "Замечания по данным инструмента" на странице 647
смотри "Держатель инструмента, захват инструмента" на
Диалоговое окно параметров 2
G
S
TP

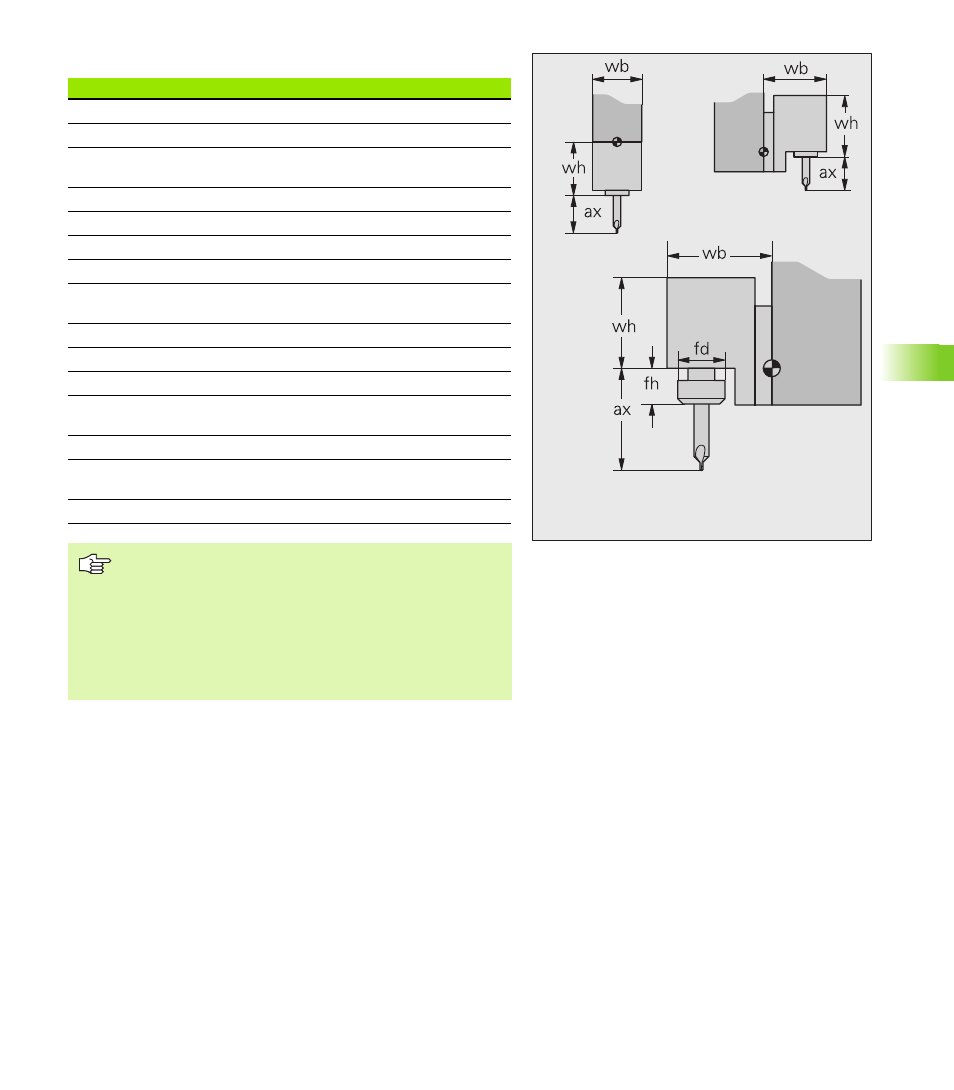

Д.ИНСТР. DIN: тип держателя инструмента
–
•
–
В.ИНСТР. (wh): высота держателя инструмента –
•
–
Ш.ИНСТР. (wb): ширина держателя
инструмента
–
•
–
Futt.Dm (fd): диаметр зажимного патрона
–
•
–
Futt.Hö (fh): высота зажимного патрона
–
•
–
Ausk.lg (ax): длина выступания
–
•
–
Steigng (hb): шаг резьбы
•
–
•
Кач(ество) посадки: H6, H7, H8, H9, H10, H11,
H12 или H13
–
–
•
Дост.: физическая доступность
–
–
•
Номер рисунка
–
•
–
Материал резца
–
–
•
CSP-корр.: коэффициент коррекции скорости
резания
–
–
•
FDR-корр.: коэффициент коррекции подачи
–
–
•
Deep-корр.: коэффициент коррекции глубины
резания
–
–
•
Тип захвата
•
–
•
Автоматический выбор инструмента в TURN PLUS
проверяет, определено/не определено "качество
посадки". Детальной оценки не производится.
Зажимный патрон
Держатели F, K: "fd, fh" служат для измерения
размеров держателя
Другие держатели: при fd=0, fh=0 зажимной патрон
не отображается
