Раздел заголовок программы, 4 идентификат о р ра здела программы – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1
Страница 139
HEIDENHAIN CNC PILOT 4290
139
4.4
Идентификат
о
р
ра
здела
программы
Раздел ЗАГОЛОВОК ПРОГРАММЫ

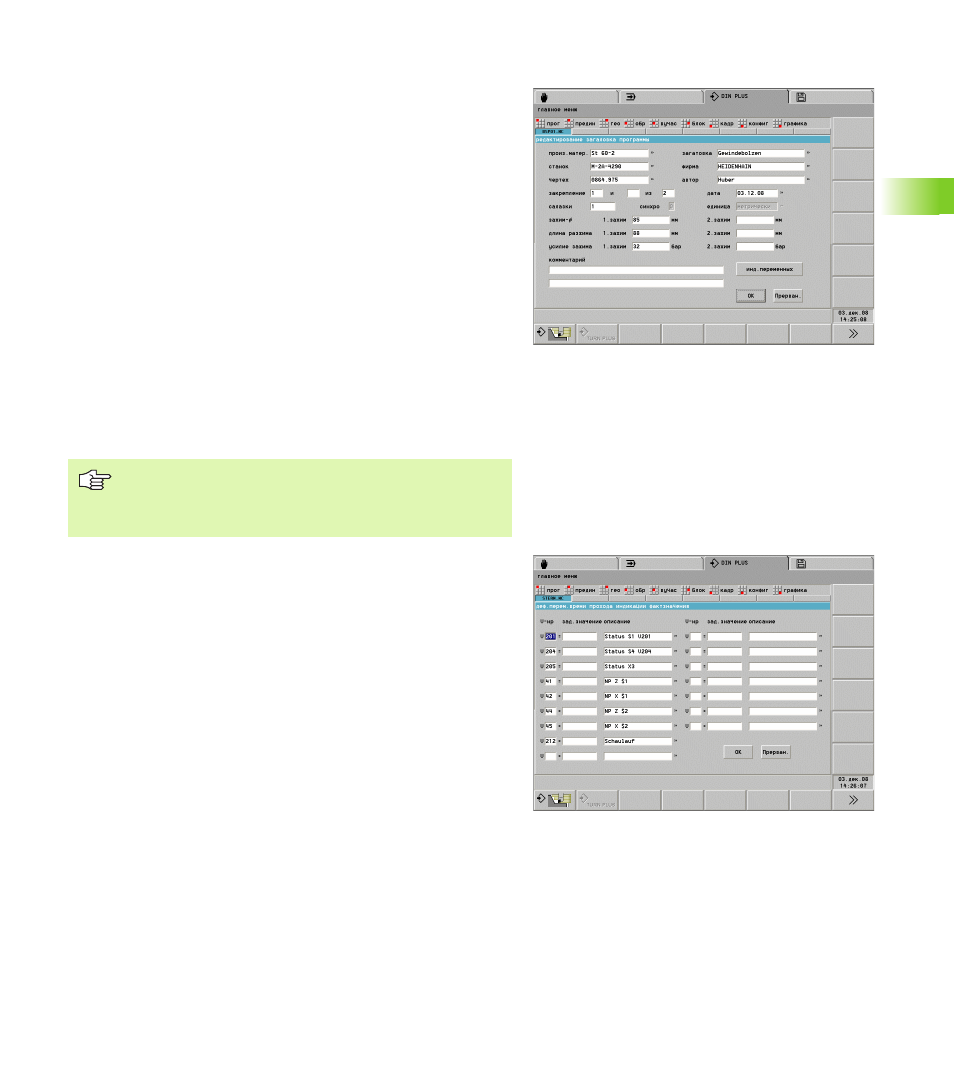

Инструкции и информация о ЗАГОЛОВКЕ ПРОГРАММЫ:
Суппорт: NC-программа выполняется только на выбранном
суппорте.
Ввод "1": для $1
Ввод "12": для $1 и $2
Отсутствие ввода: NC-программа выполняется на каждом
суппорте
Ед. изм.:
Установите метрическую или дюймовую систему измерения
Отсутствие ввода: применяется единица измерения,
заданная в управляющем параметре 1
Другие поля содержат организационную информацию и
информацию о настройках, которая не влияет на исполнение
программы.
В DIN-программе информация заголовка программы отмечена
символом "#“.
В "организации" (режим работы трансфер) записи поля "чертеж"
отображаются при перечислении основных NC-программ.
Отображение переменных:
Вызов отображения:
U
Нажмите экранную кнопку отображение переменных в
диалоговом окне "Редактирование заголовка программы“
В диалоговом окне задаются до 16 V-переменных для управления
прогоном программы. В автоматическом режиме работы и при
моделировании вы задаете, должны ли запрашиваться
переменные во время выполнения программы. В качестве
альтернативы программа выполняется с "предварительно
заданными значениями".
Для каждой переменной задается:
Номер переменной
Предварительно заданное значение (значение инициализации)
Описание (текст, которым запрашивается эта переменная при
выполнении программы)
Определение отображения переменной является альтернативой
программированию с помощью команд INPUTA/PRINTA.
Вы можете запрограммировать "Единицу" только в том
случае, если при создании новой NC-программы вы
вызываете "Заголовок программы". Дальнейшие
изменения невозможны.
