Дополнительная информация:
Диалоговое окно 3: смотри "Многофункциональные
инструменты, контроль времени стойкости" на странице 644
смотри "Замечания по данным инструмента" на странице 647
смотри "Держатель инструмента, захват инструмента" на

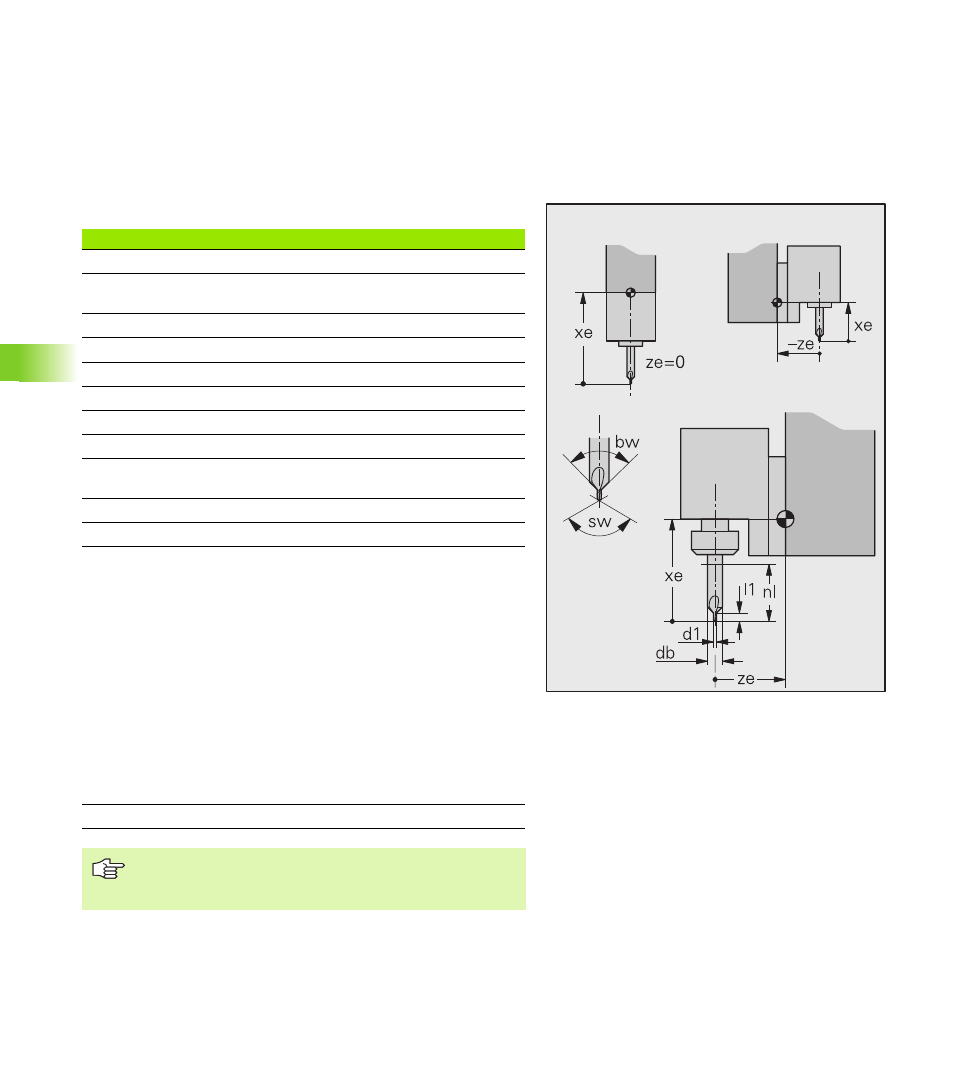

Параметры сверлильных инструментов
Пример инструмента: тип 311
Диалоговое окно параметров 1
G
S
TP
ID: идентификационный номер инструмента
•
•
•
X-, Z-, Y-размер (xe, ze, ye): установочные
размеры
•
–
–
Диам. (db): диаметр сверла
•
•
•
УгСвер (bw): угол сверления
•
•
•
УгВерш. (sw): угол при вершине
•
•
•
Диа.цапфы (d1): диаметр цапфы
•
•
•
Дл.цапфы (l1): длина цапфы
•
•
•
ПолУгл (rw): угловое положение
•
•
–
X-, Z-, Y-корр. (DX, DZ, DY): значения
коррекции (максимум +/– 10 мм)
•
–
–
Вращ.: направление вращения шпинделя
•
–
•
Пол.длина (nl): полезная длина сверла
–
–
•
Тип сверления (тип метчика):
0: не определено
11: метрически
12: мелкая резьба
13: дюймовая резьба
14: трубная резьба
15: UNC
16: UNF
17: PG
18: NPT
19: трапециевидная резьба
20: прочая
•
–
•
ВрезДл (al): длина врезания
•
•
•
Параметр "тип сверла" используется для определения
параметров резьбы и учитывается в AAG при подборе
инструмента.
