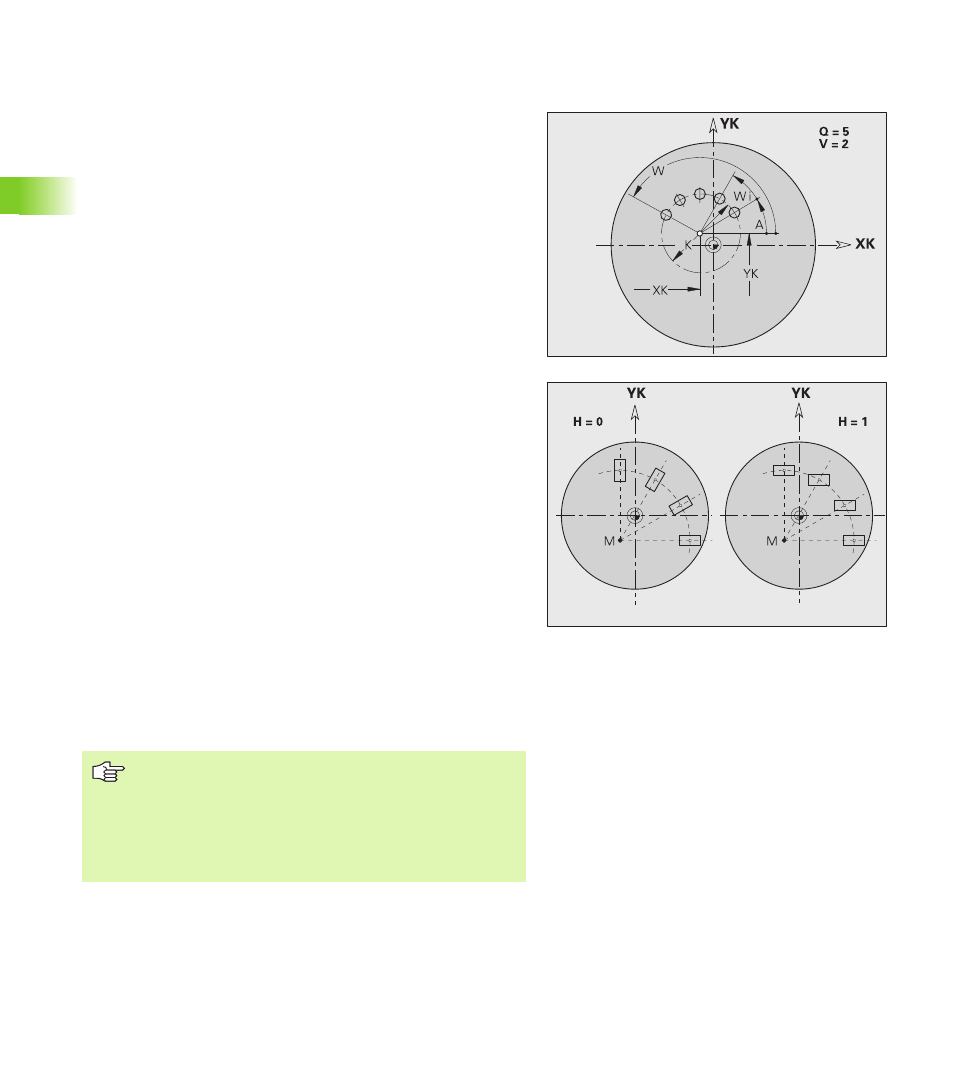

Круговая модель торцовой/задней стороны
G402-Geo
G402 определяет круговую фигурную или просверленную модель
на торцовой или задней стороне. G402 влияет на определяемую
в следующем кадре фигуру/сверление (G300..305, G307).
Параметры
Q
Количество фигур
K
Диаметр модели
A
Начальный угол – позиция первой фигуры; привязка: XK-
ось; (умолчание: 0°)
W
Конечный угол – позиция последней фигуры; привязка:
XK-ось; (умолчание: 360°)
Wi
Угол между фигурами
V
Направление – ориентировка (умолчание: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак Wi значения не
имеет)
V=2, с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi значения не
имеет)
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
H
Положение фигур (умолчание: 0)
H=0: нормальное положение, фигуры повернуты
относительно центра окружности (поворот)
H=1: оригинальное положение, положение фигур
относительно системы координат не меняется
(трансляция)
Программируйте отверстие/фигуру в последующей
записи без центра. Исключение - круглая канавка:
смотри "Круговая модель с круговыми пазами" на
Цикл фрезерования (секция ОБРАБОТКА) вызывает
в последующей записи отверстие/фигуру, а не
определение шаблона.
