582
6.18
Ук
а
за
н
и
я
по
обрабо
тке

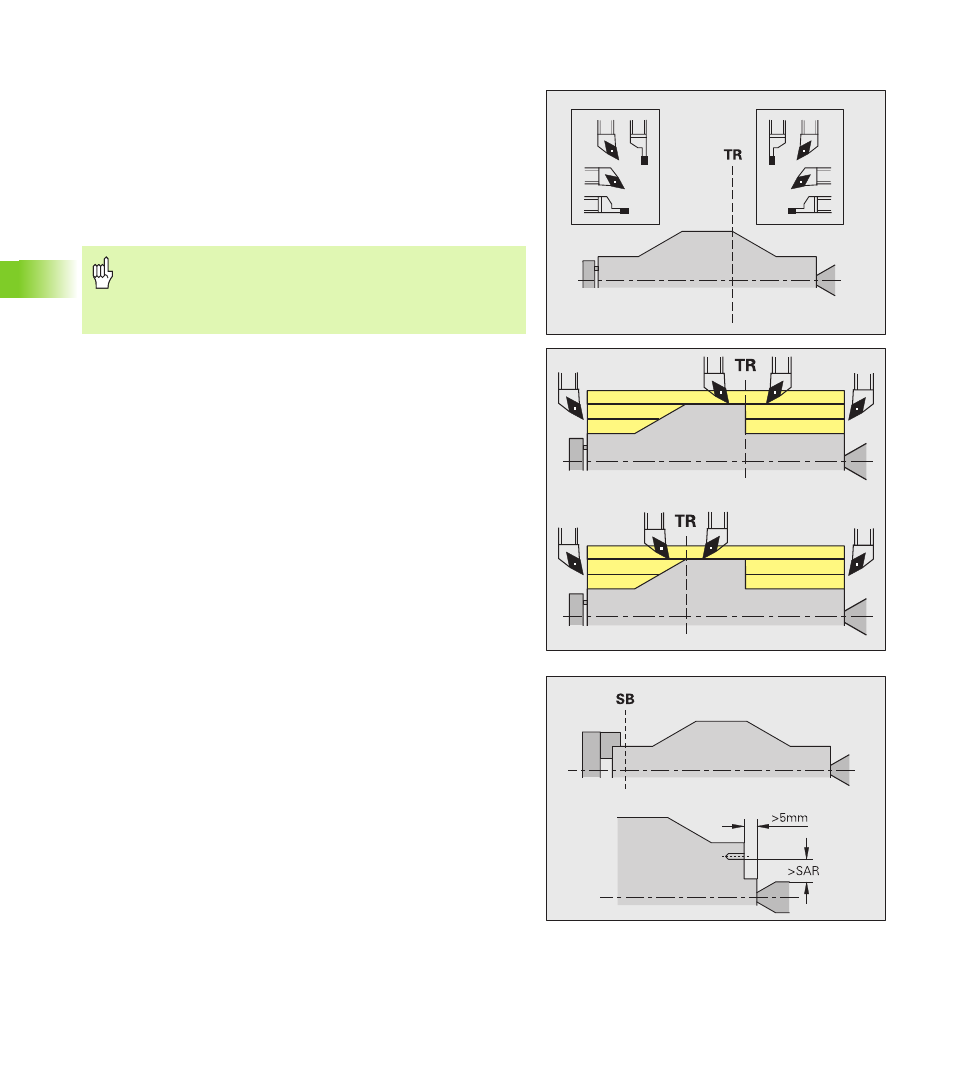

Обработка валов
TURN PLUS при обработке деталей валов дополнительно к
стандартной обработке поддерживает заднюю обработку
внешнего контура. Благодаря этому валы можно обрабатывать в
одно закрепление.
TURN PLUS не поддерживает отвод задней бабки и не проверяет
положение с зажиманием.
Критерий для "Вала": обрабатываемая деталь зажимается на
стороне шпинделя и задней бабки.
Делительная точка (TR)
Делительная точка (TR) разделяет деталь на область передней и
задней сторон. Если делительная точка не задана, то TURN PLUS
размещает ее на переходе с большего на меньший диаметр.
Делительные точки должны размещаться на внешних углах.
Инструменты для обработки
„ зоны передней стороны: направление основной обработки "–
Z"; или преимущественно "левые" отрезные или
резьбонарезающие инструменты и т.д.
„ зоны задней стороны: направление основной обработки "+ Z";
или преимущественно "правые" отрезные или
резьбонарезающие инструменты и т.д.
Установка/изменение делительной точки: смотри "Атрибут
обработки "Делительная точка"" на странице 499
Защитные зоны для сверлильной или фрезерной обработки
TURN PLUS обрабатывает контуры сверления и фрезерования на
поперечных поверхностях (торцевая и задняя сторона) при
наличии следующих условий:
„ (горизонтальное) расстояние до поперечной плоскости
составляет > 5 мм, или
„ расстояние между зажимным устройством и контуром
сверления/фрезерования составляет > SAR
(SAR: см. параметр обработки 2)
Если вал зажат со стороны шпинделя в кулачках, то TURN PLUS
учитывает ограничение резания (SB).
Осторожно, опасность столкновения
TURN PLUS не проверяет ситуации столкновения при
поперечной обработке или при работах на торцевой и
задней стороне.
