Торцевая или задняя сторона: круговой
элемент

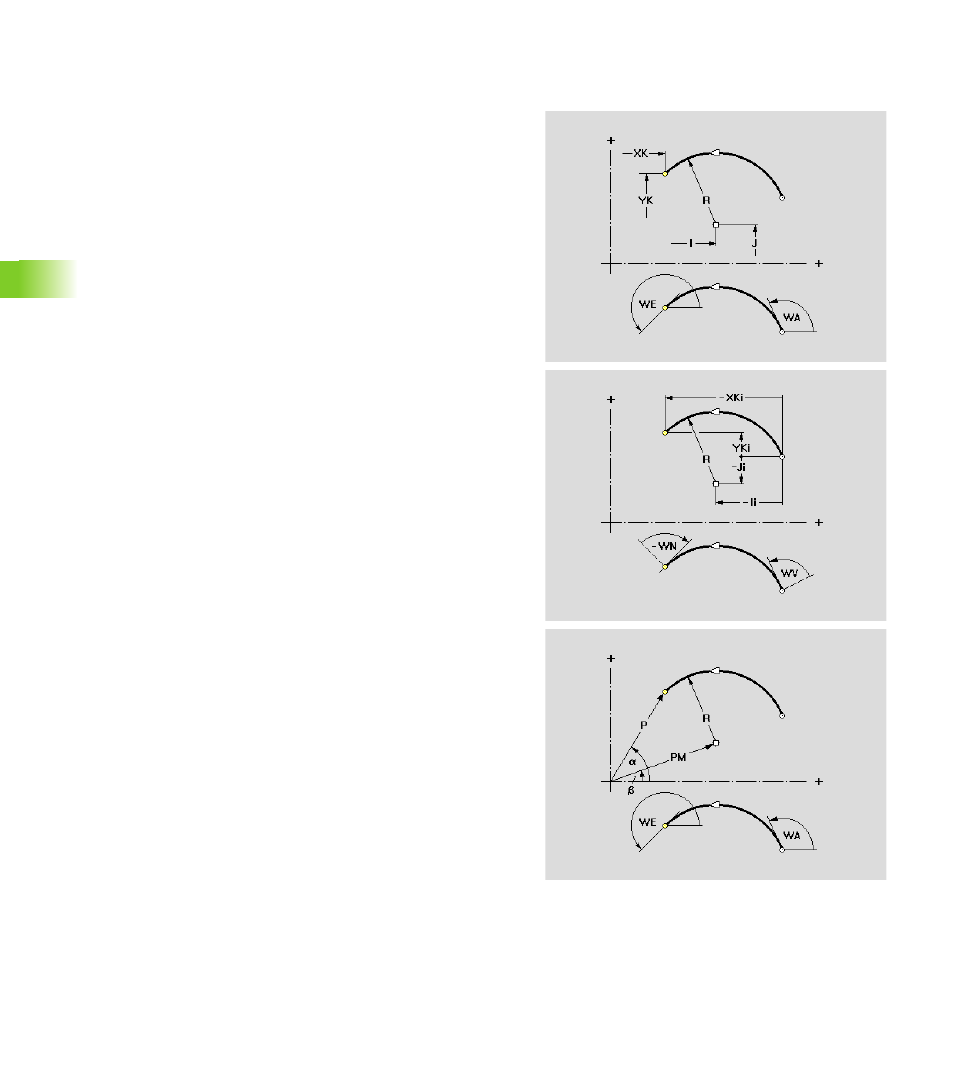

Функция определяет круговой элемент на торцевой/задней
стороне.
Параметры
Конечная точка дуги
XK
Конечная точка в декартовых координатах
YK
Конечная точка в декартовых координатах
XKi
Расстояние от начальной до конечной точки
YKi
Расстояние от начальной до конечной точки
a
Конечная точка контура в полярных координатах
(привязка: положительная ось XK)
P
Конечная точка в полярных координатах
ai
Конечная точка в полярных координатах,
инкрементально (опорный угол: между воображаемой
линией в начальной точке, параллельной оси XK, и
линией начальная точка – конечная точка)
Pi
Конечная точка в полярных координатах,
инкрементально (Pi: линейное расстояние от начальной
до конечной точки)
Центр дуги
I
Центр в декартовых координатах
J
Центр в декартовых координатах
Ii
Расстояние от начальной точки до центра в направлении
XK
Ji
Расстояние от начальной точки до центра в направлении
YK
b
Центр в полярных координатах (опорный угол:
положительная ось XK)
PM
Центр в полярных координатах
bi
Центр в полярных координатах, инкрементально
(опорный угол: угол между воображаемой линией в
начальной точке, параллельной оси XK, и линией
начальная точка – центр)
PMi
Центр в полярных координатах, инкрементально
(линейное расстояние от начальной до центра)
