HEIDENHAIN CNC Pilot 4290 V7.1 - Инструкция (Страница 272)

272
4.27
Цик
л
ы
фрез
еров
ания
G840 – определение позиции предварительного сверления
„G840 A1 .." определяет позицию предварительного сверления и
сохраняет ее под заданным в „NF“ отсчетном размере.
Программируйте только перечисленные в следующей таблице
параметры.
Смотри также:
„ G840 – Основы: Стр. 271
„ G840 – Фрезерование: Стр. 273
Параметр – определение позиции предварительного
сверления

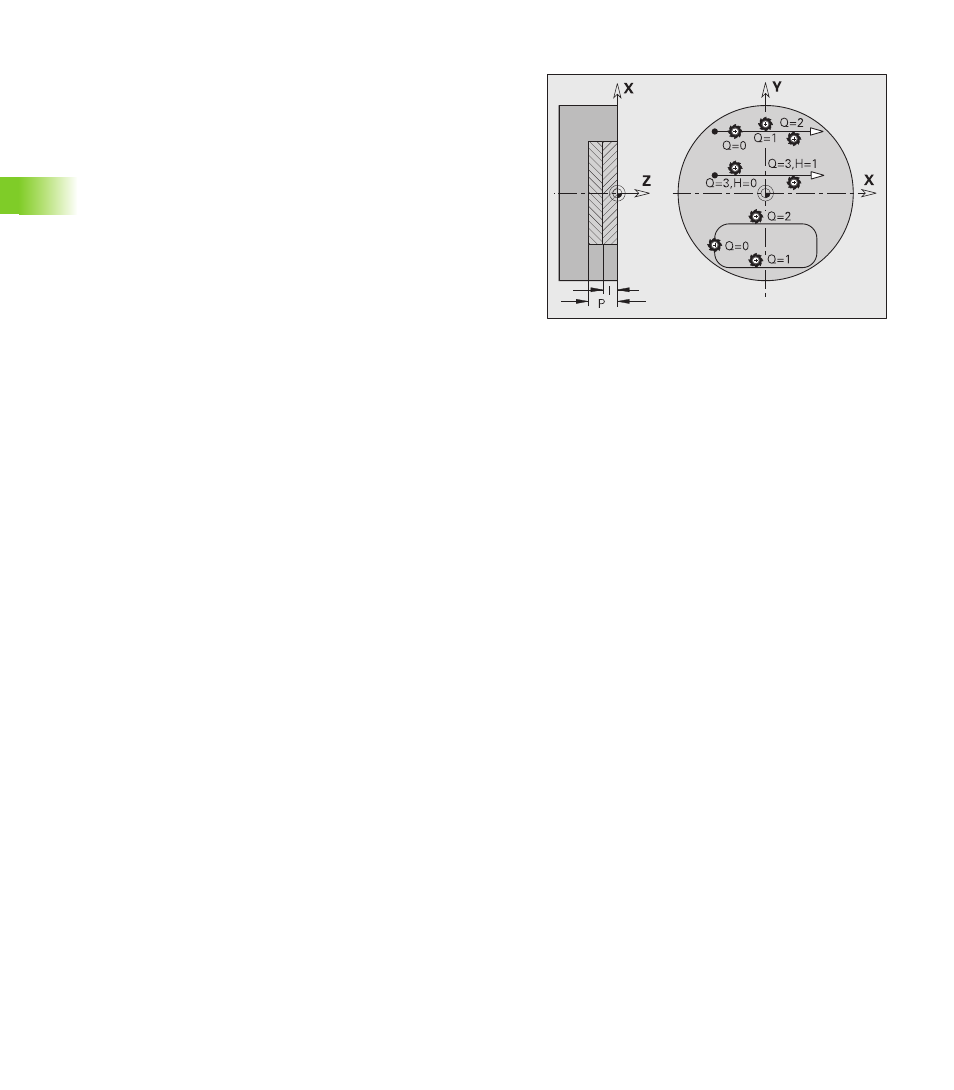

Q
Тип цикла (= место фрезерования)
„ Открытый контур. При пересечениях „Q" определяет,
будет ли обрабатываться первый отрезок (со стартовой
точки) или весь контур.
„ Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовая точка).
„ Q=1: обработка слева от контура. При пересечениях
учитывать лишь первый отрезок контура.
„ Q=2: обработка справа от контура. При пересечениях
учитывать лишь первый отрезок контура.
„ Q=3: запрещен
„ Q=4: обработка слева от контура. При пересечениях
учитывать весь контур.
„ Q=5: обработка справа от контура. При пересечениях
учитывать весь контур.
„ Замкнутый контур
„ Q=0: центр фрезы на контуре (позиция
предварительного сверления = стартовая точка).
„ Q=1: внутреннее фрезерование
„ Q=2: наружное фрезерование
„ Q=3 5: запрещен
NS Номер кадра - начало отрезка контура
„ Фигуры: номер кадра фигуры
„ Свободный замкнутый контур: первый элемент контура
(не стартовая точка)
„ Открытый контур: первый элемент контура (не
стартовая точка) „NS – NE" задает направление
контура.
NE Номер кадра - конец отрезка контура
„ Фигуры, свободный замкнутый контур: ввод отсутствует
„ Открытый контур: последний элемент контура
„ Контур состоит из одного элемента:
„ Ввод отсутствует: обработка в направлении контура
„ NS=NE запрограммировано: обработка против
направления контура
