Настройка моделирования
Назначение суппорта:
U

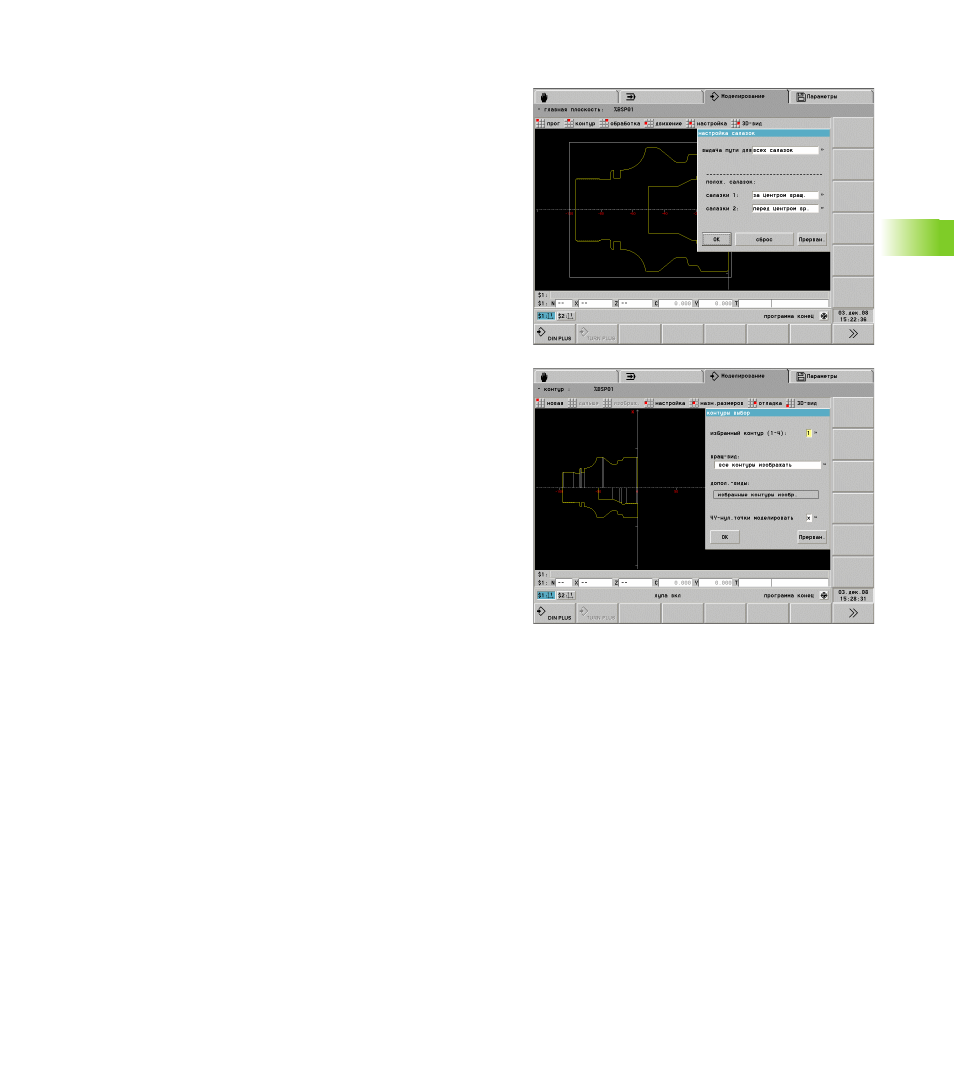

Выберите "Настр > суппорт": CNC PILOT откроет окно диалога
"назначение суппорта"для следующих опций:
Вывод пути для "всех суппортов": моделирование показывает
пути перемещения всех суппортов.
Вывод пути для "актуального суппорта": моделирование
показывает пути перемещения выбранного суппорта.
Положение суппорта x: моделирование показывает пути
перемещения суппорта "перед/за центром точения".
Кнопка переключения "возврат": копируется определенное в
параметрах станка положение суппорта.
Представление контура:
U
Выберите "Настр > выбор контура": CNC PILOT откроет окно
диалога "выбор контура"для следующих опций:
Выбранный контур: контур, который изображается в "виде
точения" и в дополнительных окнах.
Вид точения "изображение выбранного контура":
моделирование изображает исключительно "выбранный
контур".
Вид точения "изображение всех контуров": моделирование
изображает определенные в NC-программе контуры.
Моделирование нулевых точек NC: в зависимости от этой
опции смещения нулевой точки учитываются/не учитываются.
Развернутая боковая поверхность:
U
В случае активного окна оболочки выберите "Настр > нулевая
точка C": CNC PILOT откроет окно диалога "нулевая точка".
Следует выбрать угол, под которым развернутая оболочка
должна "срезываться". Этот угол лежит на оси Z (стандартная
настройка: C-угол = 0°).
