4.7 Элементы формы контура
точения

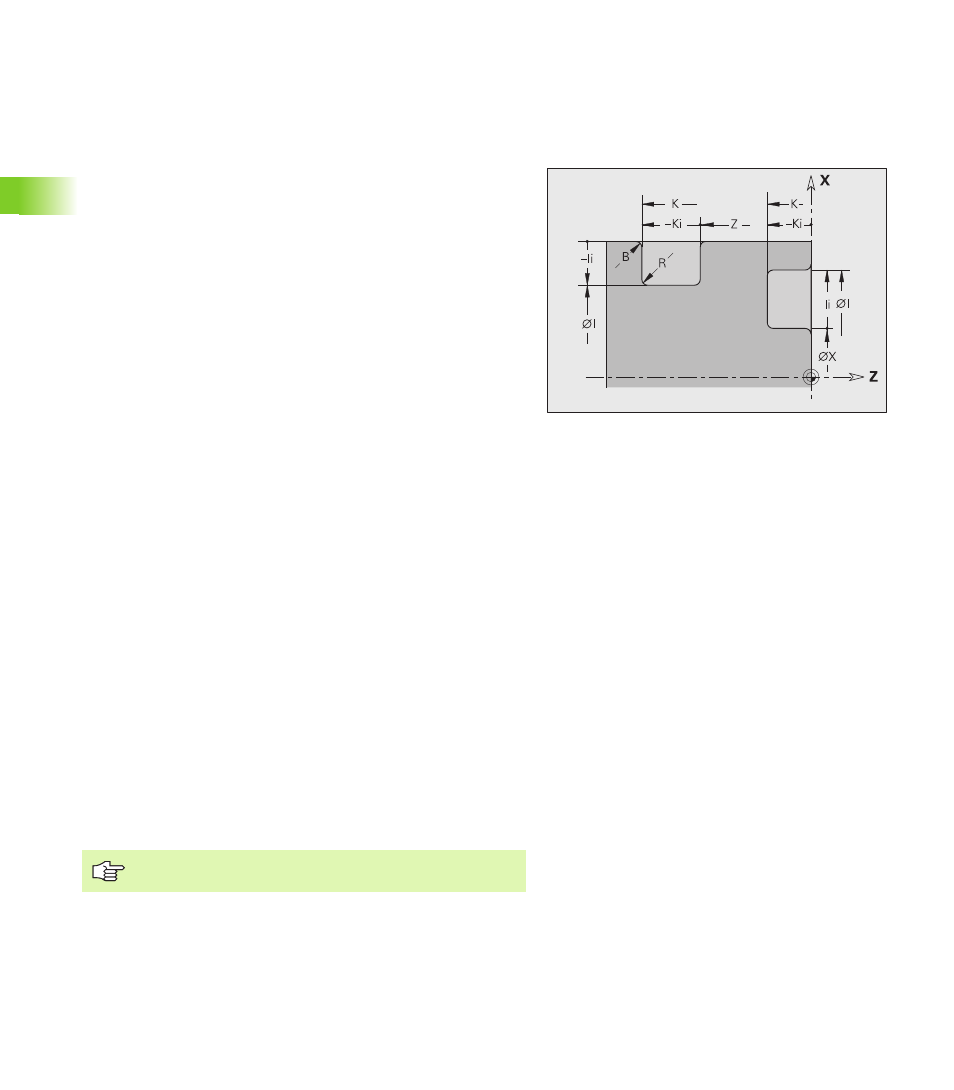

Прорезывание (стандарт) G22–Geo
G22 определяет прорезывание на заранее запрограммированном
элементе привязки.
Параметры
X
Начальная точка прорезывания торцовой поверхности
(диаметральный размер)
Z
Начальная точка при прорезывании образующей
поверхности
I
Внутренний угол (диаметральный размер)
Прорезывание торцовой поверхности: конечная точка
прорезывания
Прорезывание поверхности образующей: основание
прорезывания
K
Внутренний угол
Прорезывание торцовой поверхности: основание
прорезывания
Прорезывание поверхности образующей: конечная точка
прорезывания
Ii
Внутренний угол – инкрементально (учитывать знак числа!)
Прорезывание торцовой поверхности: ширина
прорезывания
Прорезывание поверхности образующей: глубина
прорезывания
Ki
Внутренний угол – инкрементально (учитывать знак числа!)
Прорезывание торцовой поверхности: глубина
прорезывания
Прорезывание поверхности образующей: ширина
прорезывания
B
Наружный радиус/фаска на обеих сторонах прорези
(умолчание: 0)
B>0: радиус скругления
B<0: ширина фаски
R
Внутренний радиус обоих углов прорези (умолчание: 0)
Запрограммируйте "X" или „Z".
