HEIDENHAIN CNC PILOT 4290
437
6.7
Эл
ем
ен
ты
нал
о
ж
е
ния

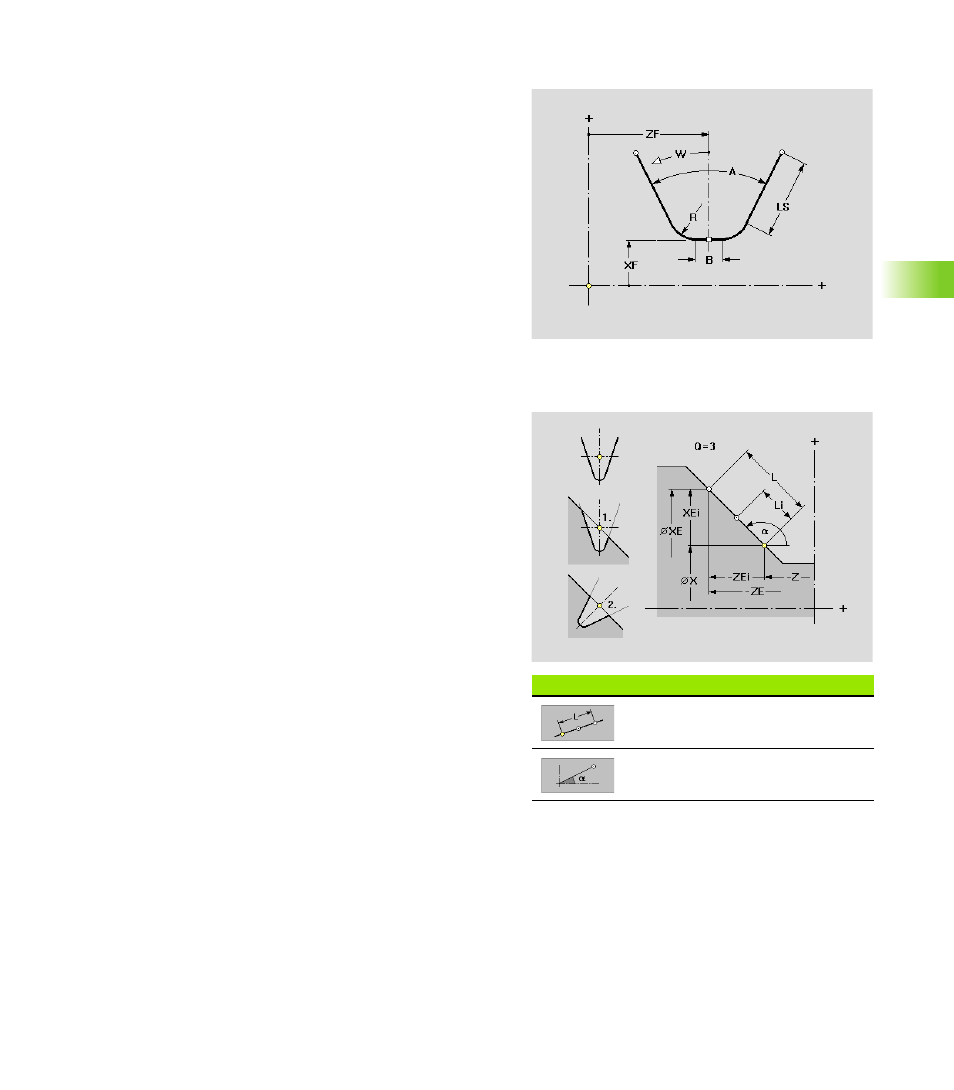

Понтон
Привязка: центр базового элемента
Линейное наложение
Параметры
XF
Смещение привязки
ZF
Смещение привязки
R
R>0: радиус скругления
R=0: скругление отсутствует
A
Угол раствора
LS
Длина сторон клина (выступающие детали элемента
отсекаются в точках наложения)
B
Ширина базового элемента
W
Угол вращения: накладываемый контур поворачивается
на "угол вращения"
Softkey "Линейное наложение"
Ввод длины (вместо конечной
точки)
Ввод угла
Параметры
X
Стартовая точка, позиция первого элемента наложения
Z
Стартовая точка, позиция первого элемента наложения
Положение (см. вспомогательный рисунок):
1: оригинальное положение: добавляет контур
наложения в опорный контур в "оригинальном виде".
2: стандартное положение: поворачивает контур
наложения на угол уклона опорного элемента контура,
а затем добавляет его в опорный контур.
Q
Количество элементов наложения
XE
Конечная точка, позиция последнего элемента
наложения
ZE
Конечная точка, позиция последнего элемента
наложения
XEi
Конечная точка в приращениях
ZEi
Конечная точка в приращениях
L
Расстояние между первым и последним элементом
наложения
Li
Расстояние между элементами наложения
a
Угол (по умолчанию: угол опорного элемента контура)
