Полная обработка с противошпинделем
G30: экспертная программа включает зеркальное отображение
оси Z и конвертацию дуг окружности (G2, G3, ..). Конвертация дуг
окружности требуется для обработки точением и обработки оси С.
G121: экспертная программа смещает контур и зеркально
отображает систему координат (Z-ось). Дальнейшее
программирование G121 для обработки задней стороны (2-
ой зажим), как правило, не требуется.

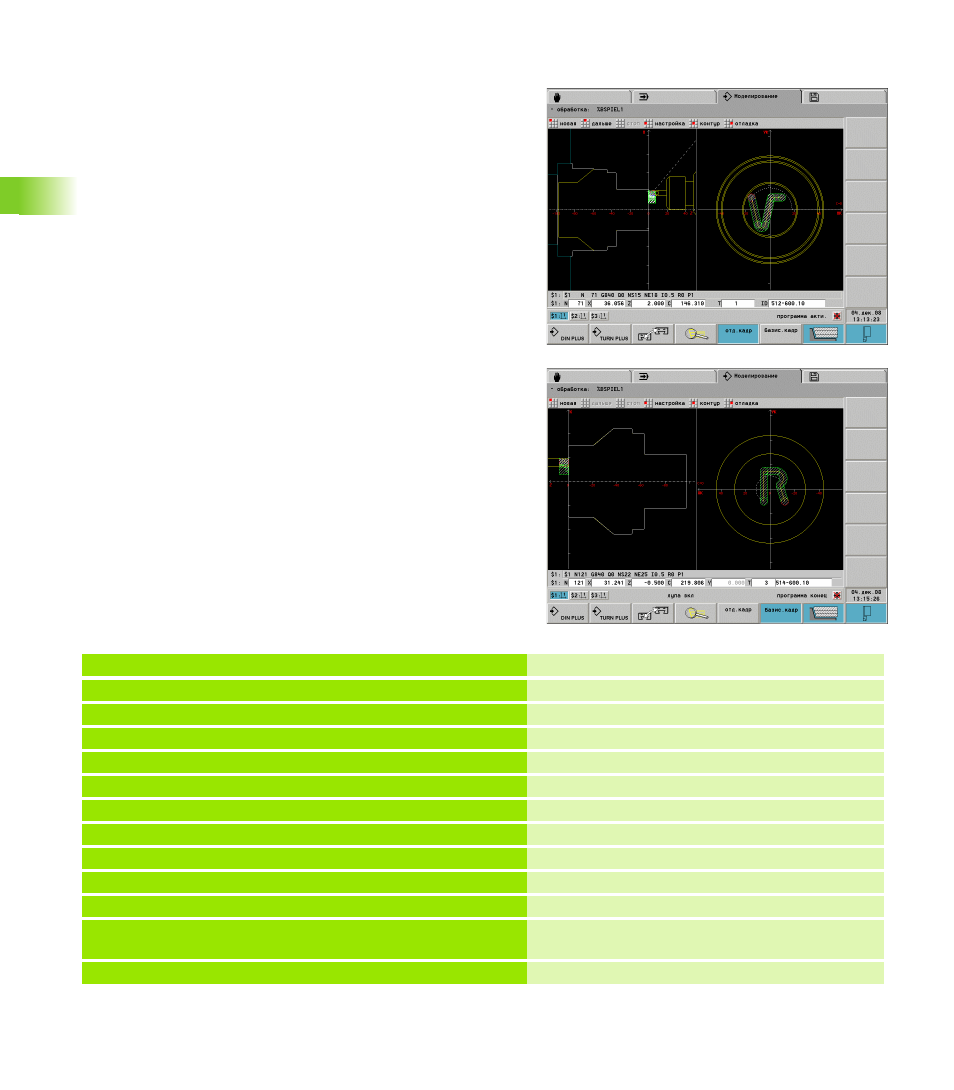

Пример: заготовка обрабатывается по передней стороне, с
помощью экспертной программы передается на
противошпиндель и затем обрабатывается задняя сторона (см.
рисунки).
Экспертная программа берет на себя задачи:
углосинхронной передачи заготовки на противошпиндель
зеркального отображения траекторий для оси Z
активации списков конвертирования
зеркального отображения описания контура и смещения для 2-
го зажима
Зеркальное отображение/конвертация (экспертная программа) в
конце программы выключается с помощью команды G30.
Полная обработка на станке с противошпинделем
ЗАГОЛОВОК ПРОГРАММЫ
#SCHLITTEN $1$2
. . .
РЕВОЛЬВЕР 1
T1 ID "512-600.10"
T2 ID "111-80-080.1"
T3 ID "514-600.10"
T4 ID "121-55-040.1"
T6 ID "115-80.080"
T8 ID "125-55.040"
ЗАЖИМНОЕ УСТРОЙСТВО 1 [СМЕЩЕНИЕ НУЛЕВОЙ
ТОЧКИ Z233]
Зажимное устройство для 1-го зажима
H1 ID"3BACK"
