Ввод контуров оси C
Стандартные формы задаются с помощью фигур, в т ч. фигур,
регулярно расположенных линейно или по кругу, или с помощью
моделей с отверстиями. Сложные контуры описываются с
помощью базовых элементов отрезков и дуг.
Модель
Линейные модели из отверстий (сверлильные модели)
Круговые модели из отверстий (сверлильные модели)
Линейные фигурные модели (контуры фрезерования)
Круговые фигурные модели (контуры фрезерования)
Фигуры
Круг (полная окружность)
Прямоугольник
Многоугольник
Линейная канавка
Круглая канавка
Модели и фигуры размещайте на
торцевой поверхности (обработка на оси С)
поверхности образующей (обработка на оси C)
задней стороне (обработка на оси C)
Выбор плоскости ввода
При определении контура оси С сначала выберите "Плоскость
ввода" (торцевая поверхность, образующая, задняя сторона).
Это можно сделать описаным ниже способом.

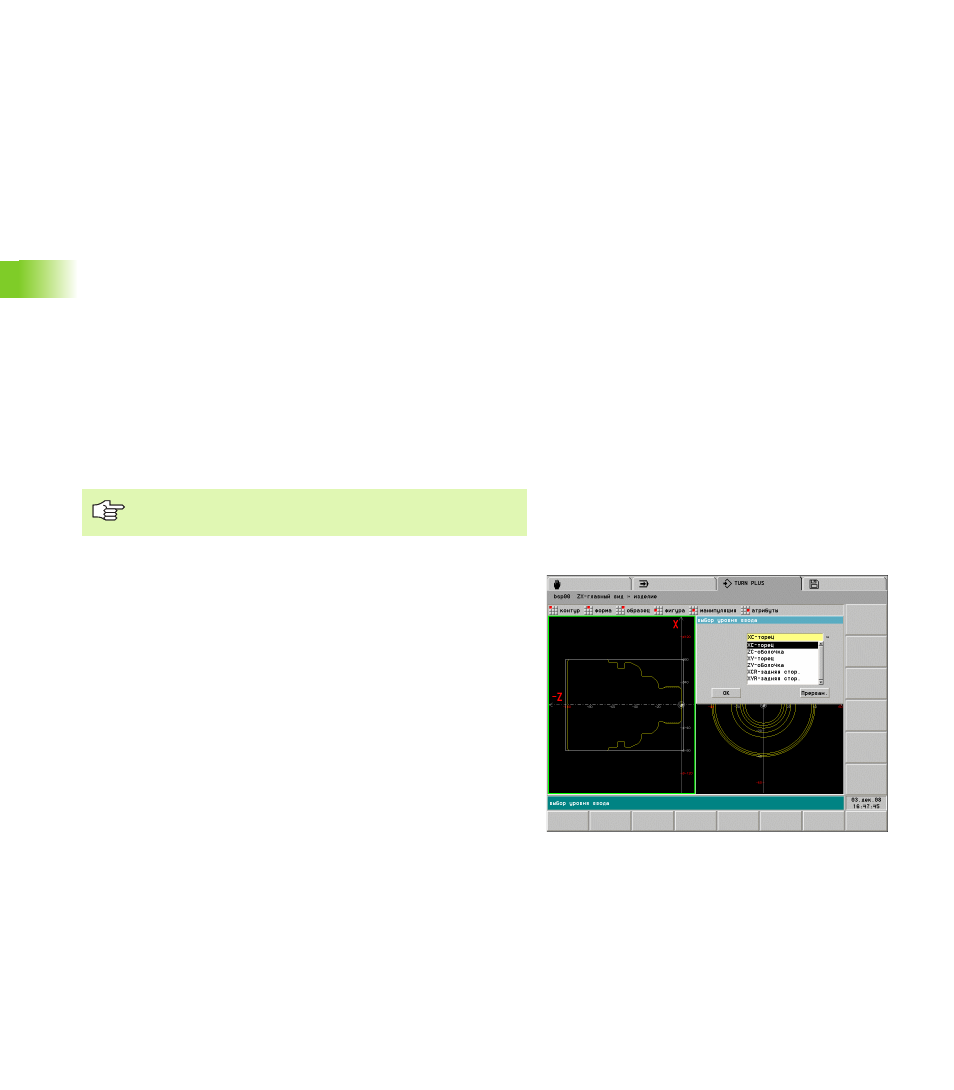

1. Выберите новое окно (его на экране еще нет):
U
Выберите окно "Контур точения"
U
Из подменю "Образец" или "Фигуры" выберите
образец/фигуру. TURN PLUS откроет диалоговое
окно "Плоскость ввода".
U
Выберите плоскость ввода. TURN PLUS создаст
соответствующее окно.
2. Выберите новое окно (оно уже на экране, но еще не
активировано):
U
С помощью клавиш "Страница вперед/страница
назад" выберите окно.
Перед определением контуров для обработки на оси С
полностью опишите контур точения.
