Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1
Страница 520
520
6.14
Интерактивное
генериров
ание
плана
рабо
ты
(IA
G
)
Выемка – основы
Если в нисходящих контурах остается материал, то срезайте его
с помощью "черновой выемки" (остаточная черновая обработка).
TURN PLUS обрабатывает выделенную зону обработки без
ограничения резания. Во избежание столкновений выделенная
зона обработки ограничивается с помощью ограничения
резания. Цикл обработки учитывает безопасное расстояние
(SAR, SIR – параметр обработки 2) перед остаточным
материалом.

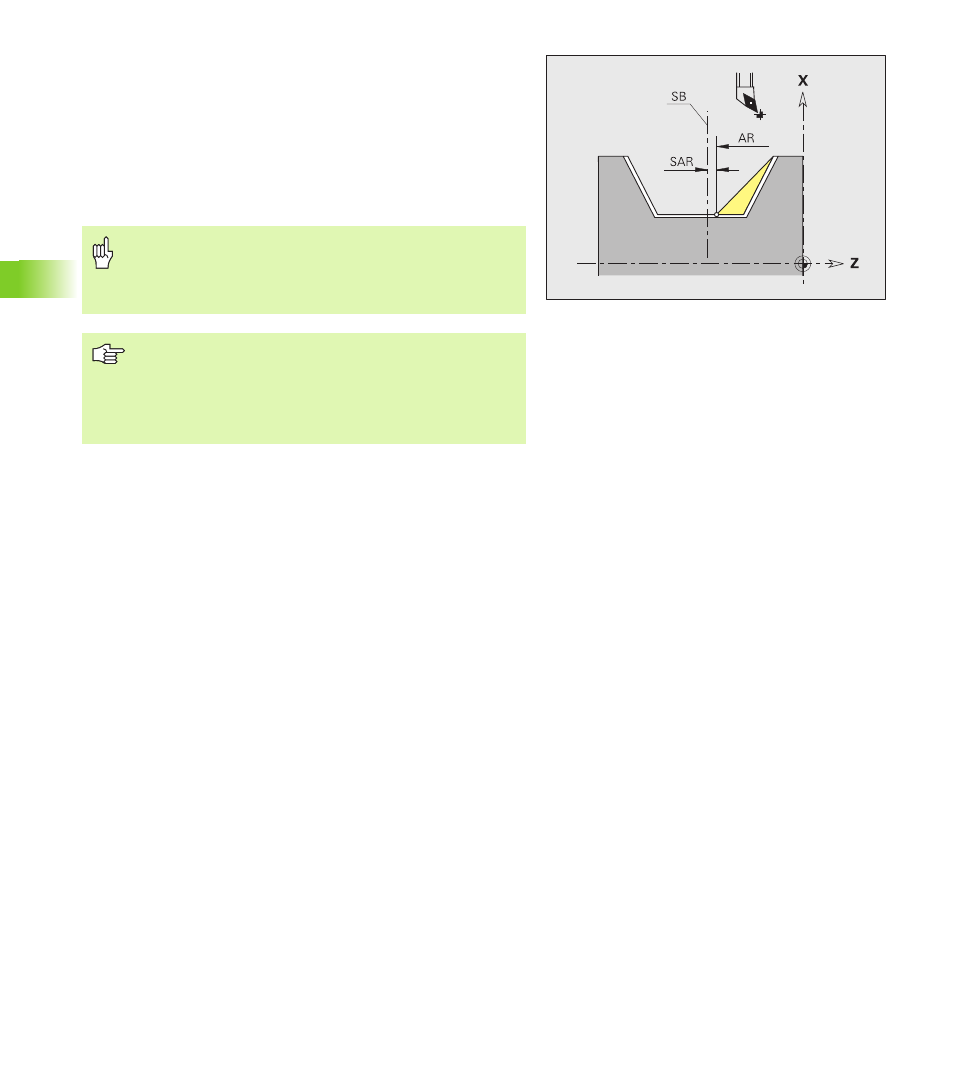

Определение ограничения резания
U
Позиционируйте инструмент на стороне ограничения резания,
на которой находится остаточный материал.
U
Выделите зону обработки
U
Выделите "начальную точку остаточного материала" как
позицию ограничения резания.
AR
Начальная точка оставшегося
материала
SAR
Внешнее безопасное расстояние
SB
Ограничение резания
Опасность столкновения
Срезание остаточного материала происходит без
контроля столкновений. Проверьте ограничение
резания и параметры цикла "угол подвода".
"Автоматическая выемка" обрабатывает только
"врезки". Выточка обрабатывается с помощью
стандартного цикла черновой обработки. Прорезку или
выточку TURN PLUS различает на основании
"допустимого направленного вовнутрь угла
копирования EKW" (параметр обработки 1).
