Поводок торцовой стороны

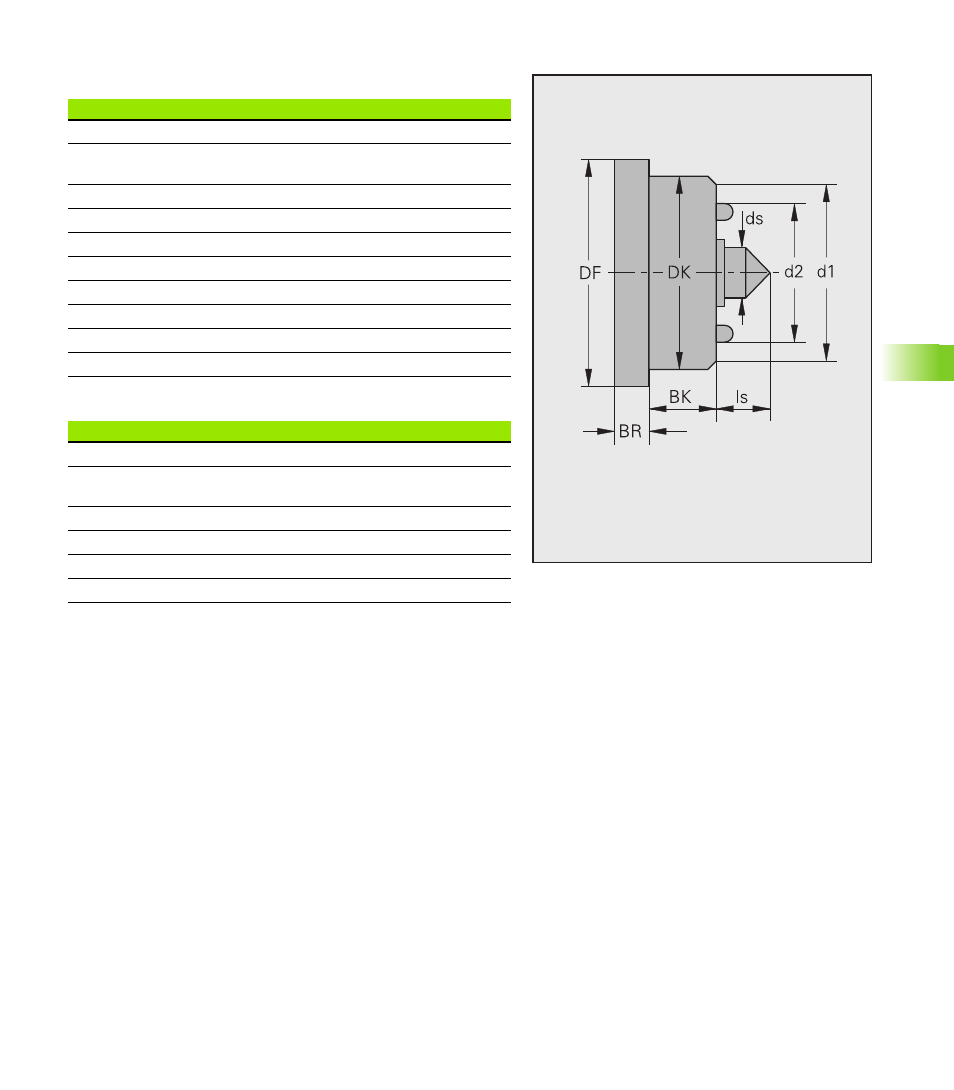

Пример поводка торцовой стороны (тип 241)
Вращающийся захват
Параметры поводка торцовой стороны (Typ 24x)
ID: идентификационный номер зажимного устройства
Доступность: физическая доступность (список постоянных
слов)
ds: диаметр наконечника
ls: длина наконечника
DK: диаметр тела
BK: ширина тела
DF: диаметр фланца
BR: ширина фланца
d1: максимальный диаметр зажимного круга
d2: минимальный диаметр зажимного круга
Параметры вращающегося захвата (тип 25x)
ID: идентификационный номер зажимного устройства
Доступность: физическая доступность (список постоянных
слов)
NennDm: диаметр вращающегося захвата
Длина: длина вращающегося захвата
d1: максимальный диаметр зажимного круга
d2: минимальный диаметр зажимного круга
