Ввод контура готовой детали
Контур готовой детали включает в себя:
контур точения, состоящий из
базового контура
элементов контура (фасок, скруглений, выточек, прорезок,
резьбы, центрических отверстий)
контуров оси C
контуров оси Y
Контур точения должен быть замкнутым.
Дополнительная информация:
смотри "Указания по определению контура" на странице 422
смотри "Вспомогательные функции" на странице 465
смотри "Назначение атрибутов" на странице 489
Ввод базового контура
Выберите "Обрабатываемая деталь > Готовая деталь > Контур"
Задайте "Стартовую точку контура"

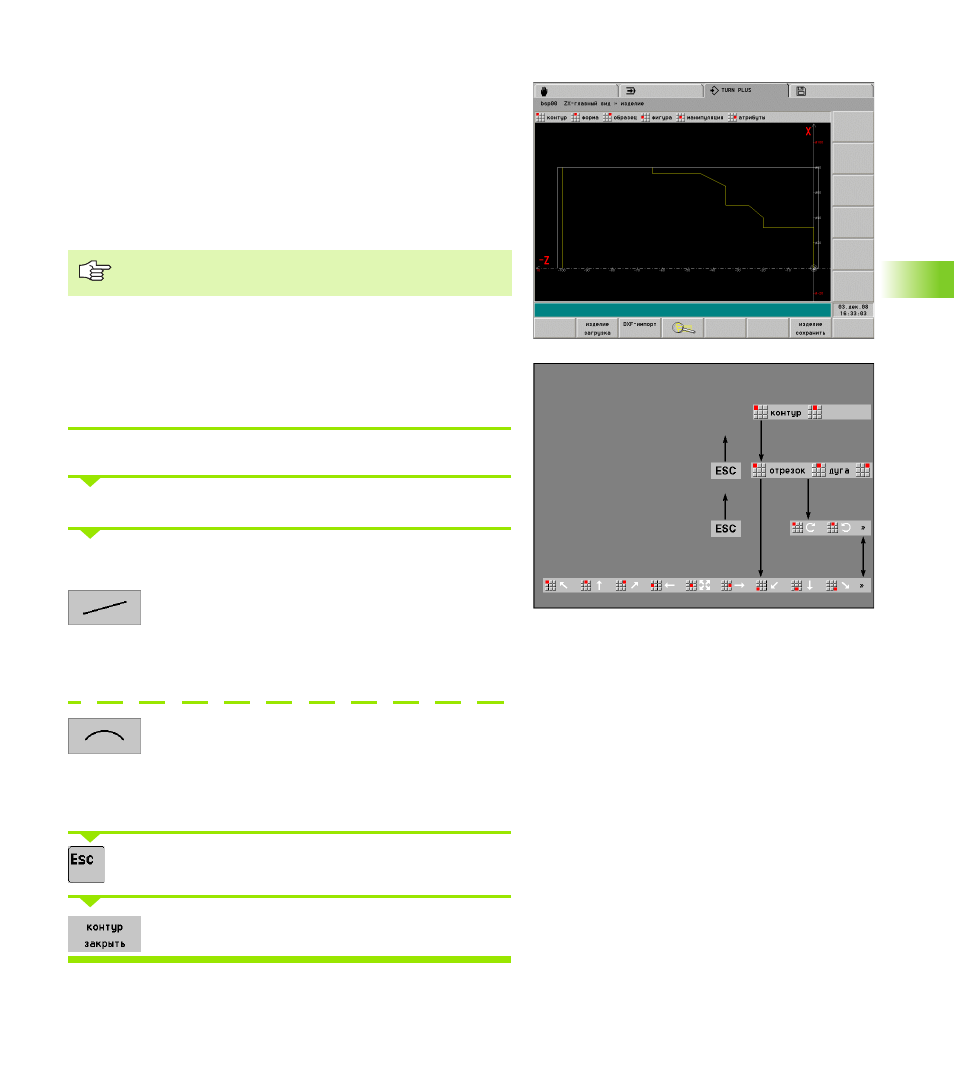

Введите базовый контур элемент за элементом (см. также рис.
"Структура меню"):
Для линейных элементов:
Вызовите меню отрезков
Выберите направление с помощью символов
меню
Опишите отрезки
Для дуг окружностей:
Вызовите меню для дуг
Выберите направление вращения с помощью
символов меню
Опишите дуги
Нажатие кнопки ESC: переход на уровень назад в
меню
Если необходимо: закройте контур
Сначала опишите базовый контур, а затем наложите
элементы формы.
