316
4.32
Про
ч
ие
G-
ф
ункции

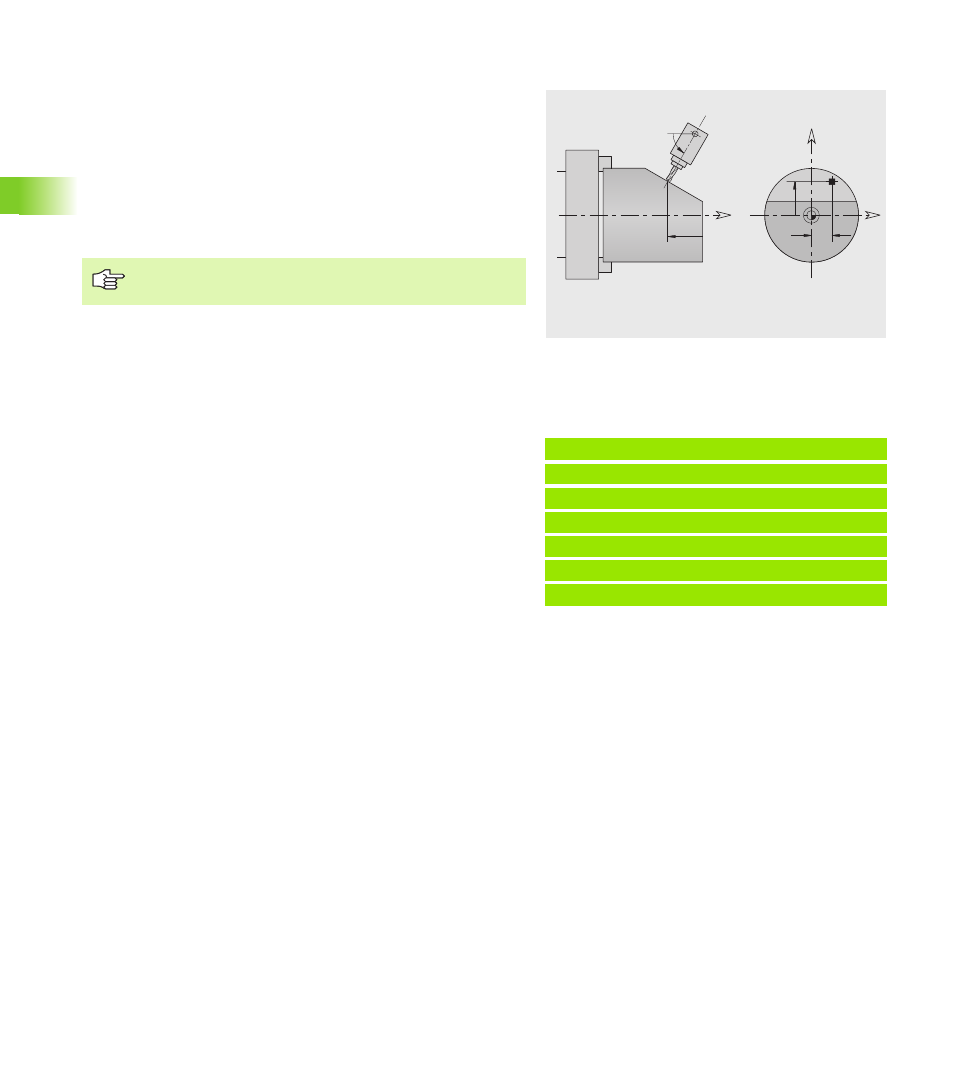

Перемещение круглой оси G15
G15 поворачивает круговую ось на заданный угол и перемещает
на подаче на запрограммированную позицию.
Отключение защитной зоны G60
G60 отменяет контроль защитной зоны. G60 программируется
перед подлежащей или не подлежащей контролю командой на
перемещение.
Пример применения: с помощью G60 временно отменяется
контроль защитных зон, чтобы выполнить центрирующее
проходное сверление.
X
Z
Y
Z
Y
X
B
Параметры
A, B
Угол – конечная позиция круговой оси
X, Y, Z
Конечная точка главной оси (X: диаметральный
размер)
U, V, W
Конечная точка вспомогательной оси
Используйте G15 для позиционирования, а не для
снятия материала.
Пример: G60
. . .
N1 T4 G97 S1000 G95 F0.3 M3
N2 G0 X0 Z5
N3 G60 Q1 [деактивация защитной зоны]
N4 G71 Z-60 K65
N5 G60 Q0 [активация защитной зоны]
. . .
Параметры
Q
Активация/деактивация
Q=0: активация защитной зоны (с самоудержанием)
Q=1: деактивация защитной зоны (с
самоудержанием)
