HEIDENHAIN CNC PILOT 4290
619
7.6
Парам
етры
обрабо
тки

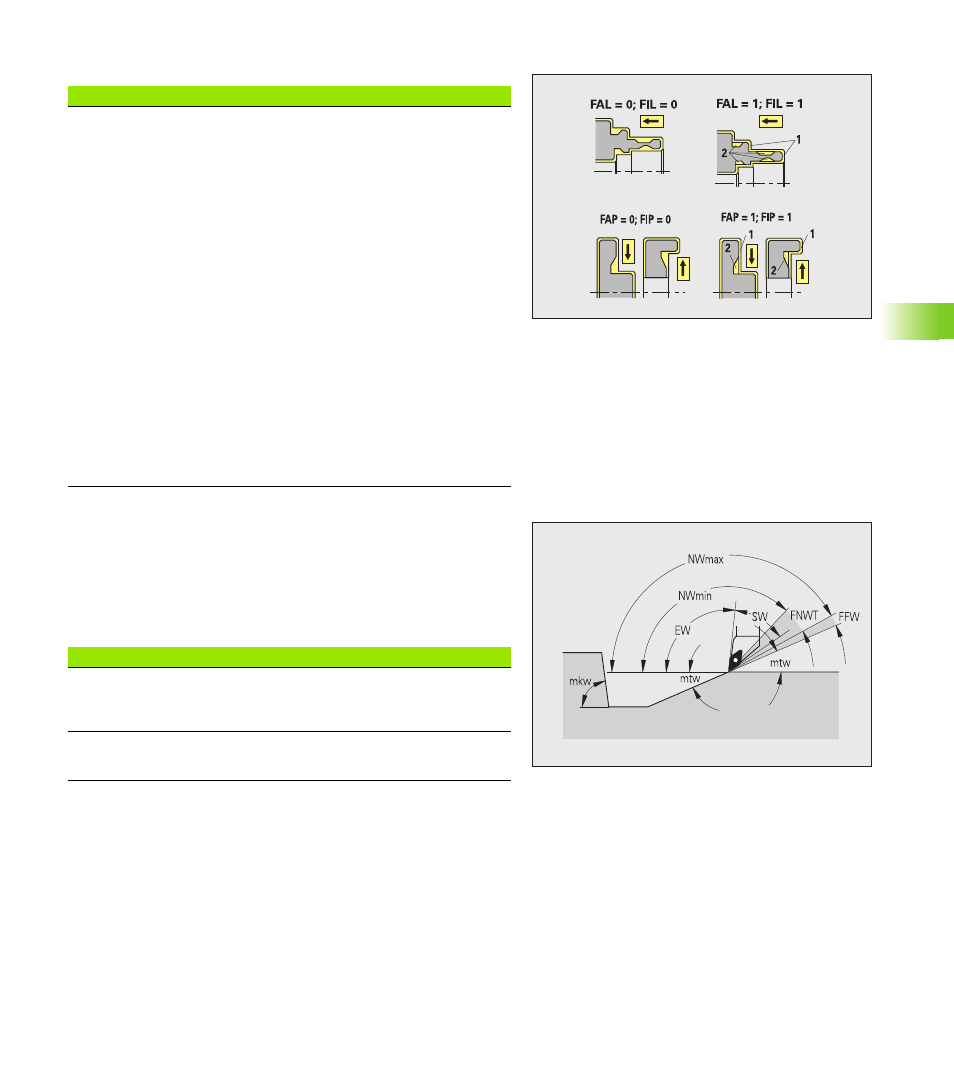

Чистовая обработка – стандарты обработки
Чистовая обработка – допуски инструмента
Для выбора инструмента действительно:
Угол в плане (EW): EW >= mkw
(mkw: восходящий угол контура)
Угол в плане (EW) и угол при вершине (SW):
NWmin < (EW+SW) < NWmax
Смежный угол (FNWT): FNWT = NWmax – NWmin
Стандарты обработки
Стандартная/полная – внешняя/продольная [FAL]
Стандартная/полная – внутренняя/продольная [FIL]
Стандартная/полная – внешняя/поперечная [FAP]
Стандартная/полная – внутренняя/поперечная [FIP]
Обработка областей контура при:
0 – полная чистовая обработка: TURN PLUS подбирает
оптимальный инструмент для обработки полной области
контура.
1 – стандартная чистовая обработка:
Производится преимущественно с помощью
стандартных инструментов для чистовой обработки.
Выточки обрабатываются с помощью подходящего
инструмента.
Если стандартный инструмент для чистовой обработки
не пригоден для обработки различных выточек, то
TURN PLUS подразделяет обработку на стандартную и
обработку элементов формы.
Если деление на стандартную обработку и обработку
элементов формы не требуется, то TURN PLUS
переключается на "полную обработку".
Допуски инструмента
Допуск смежного угла [FNWT]
Область допуска для смежной режущей кромки
инструмента
Угол главной режущей кромки [FFW]
Минимальная разность контур – смежная режущая кромка
