2.2 Система инфо и система
ошибок
Система информации
Система информации отображает фрагменты инструкции по
обслуживанию на экране. Заглавная строка содержит название
выбранной темы.
Как правило здесь можно получить информацию о текущей
ситуации управления (контекстная помощь). Если в
определенной ситуации управления нет контекстной помощи, то
следует выбирать темы помощи следующим образом:
через оглавление
через список
через функцию поиска
Перекрестные ссылки выделены в тексте. Чтобы открыть тему
необходимо кликнуть на ссылку с помощью сенсорной панели.
Вызов и закрытие системы информации:
U
Вызов системы информации
U
Выход из системы информации

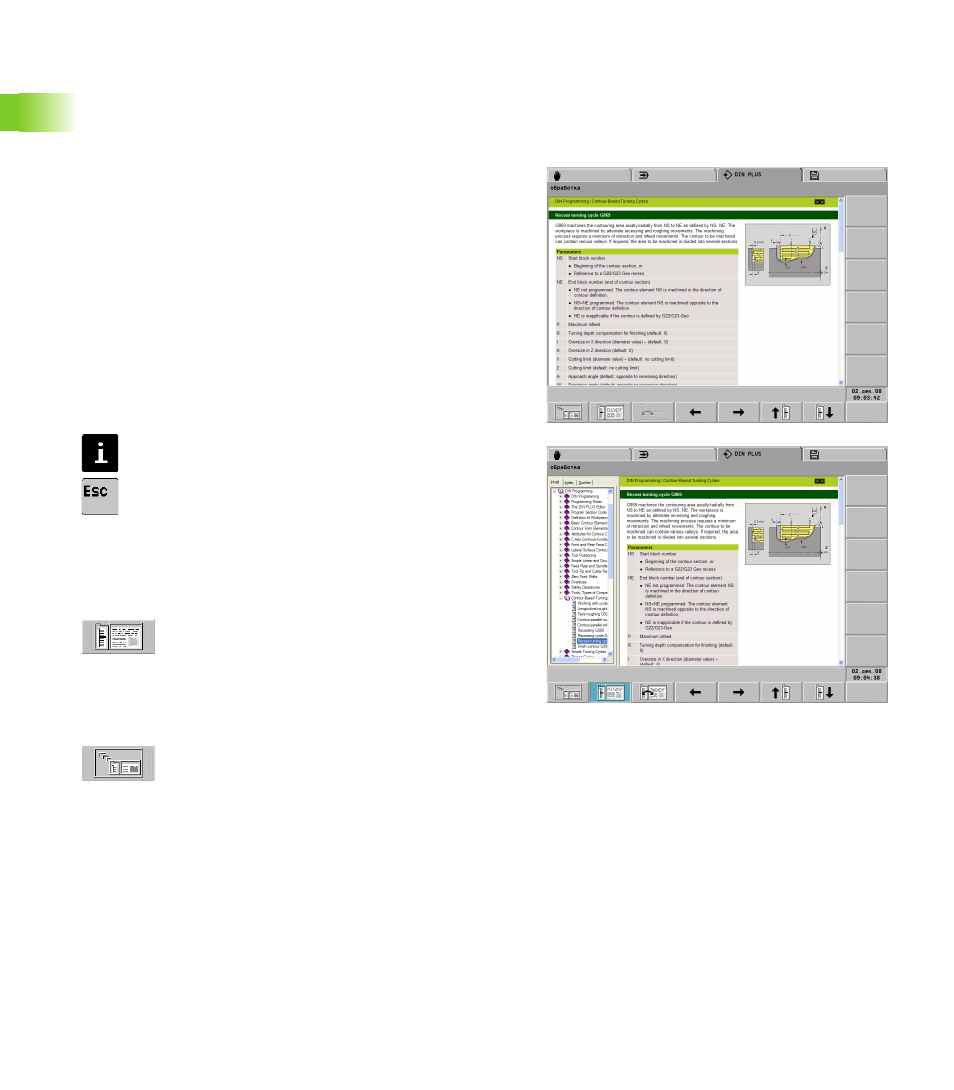

Содержание, список, функция поиска: при вызове система
информации открывает "стандартное окно" (рисунок сверху). С
помощью Softkey открывается окно "Оглавление/список" для
выбора темы с помощью оглавления, списка или функции поиска
(нижняя картинка).
Окно "Оглавление/список":
U
Клавиша Softkey активна: окно отображается.
U
Клавиша Softkey не активна: окно не
отображается.
Размер окна информации: с помощью Softkey можно
переключить окно информации на "максимальный размер".
Большое окно или стандартное окно:
U
Клавиша Softkey активна: информация
отображается в "большом окне".
U
Клавиша Softkey не активна: информация
отображается в "стандартном окне".
