244
4.21
Про
стые
цик
лы
то
ч
е
н
и
я

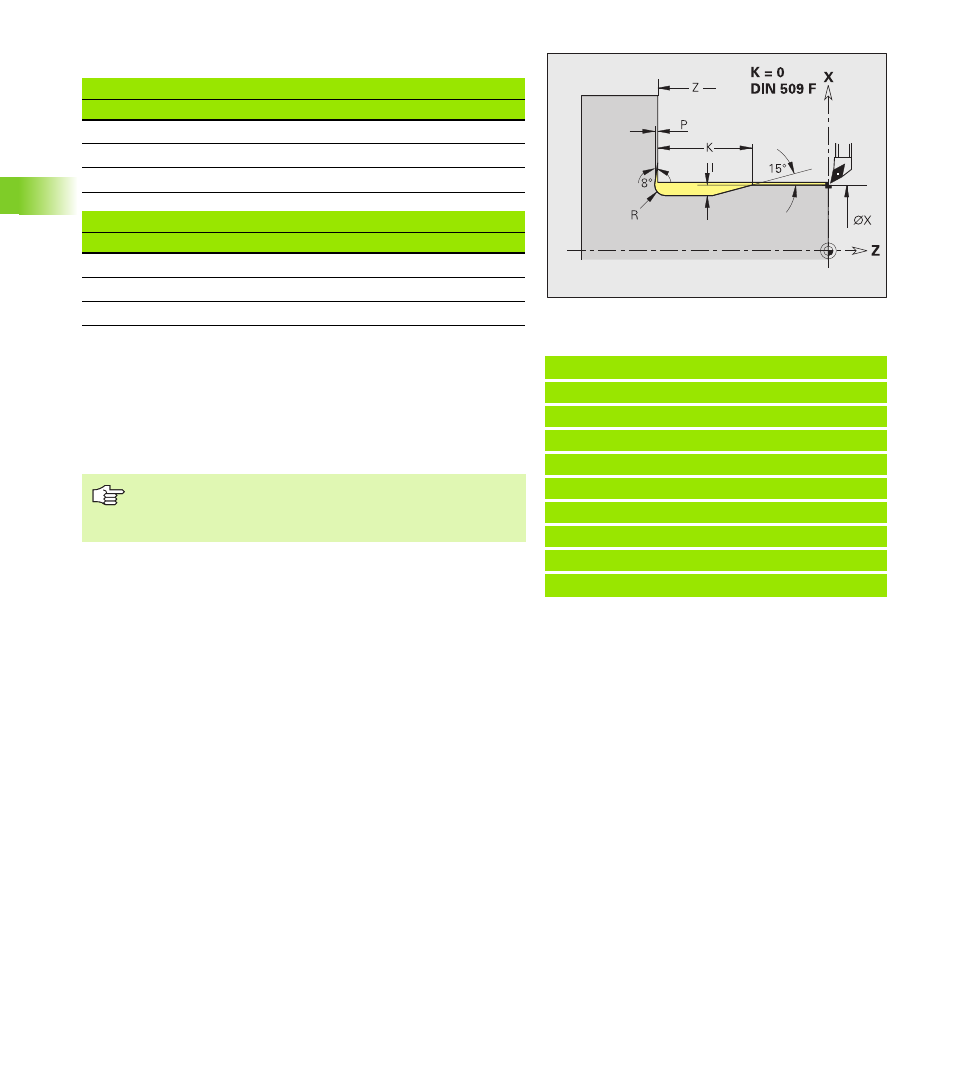

I = глубина выточки
K = ширина выточки
R = радиус выточки
P = поперечная глубина
Угол выточки для выточки DIN 509 E и F: 15°
Поперечный угол для выточки DIN 509 F: 8°
Пример: G85
. . .
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X62 Z2
N3 G85 X60 Z-30 I0.3
N4 G1 X80
N5 G85 X80 Z-40 K0
N6 G1 X100
N7 G85 X100 Z-60 I1.2 K6 E0.11
N8 G1 X110
. . .
Параметр для выточки DIN 509 E
Диаметр
I
K
R
<= 18
0,25
2
0,6
> 18 – 80
0,35
2,5
0,6
> 80
0,45
4
1
Параметр для выточки DIN 509 F
Диаметр
I
K
R
P
<= 18
0,25
2
0,6
0,1
> 18 – 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
Коррекция радиуса режущей кромки не
производится.
Припуски не рассчитываются.
