HEIDENHAIN CNC PILOT 4290
111
4.1 DIN-
программиров
ание

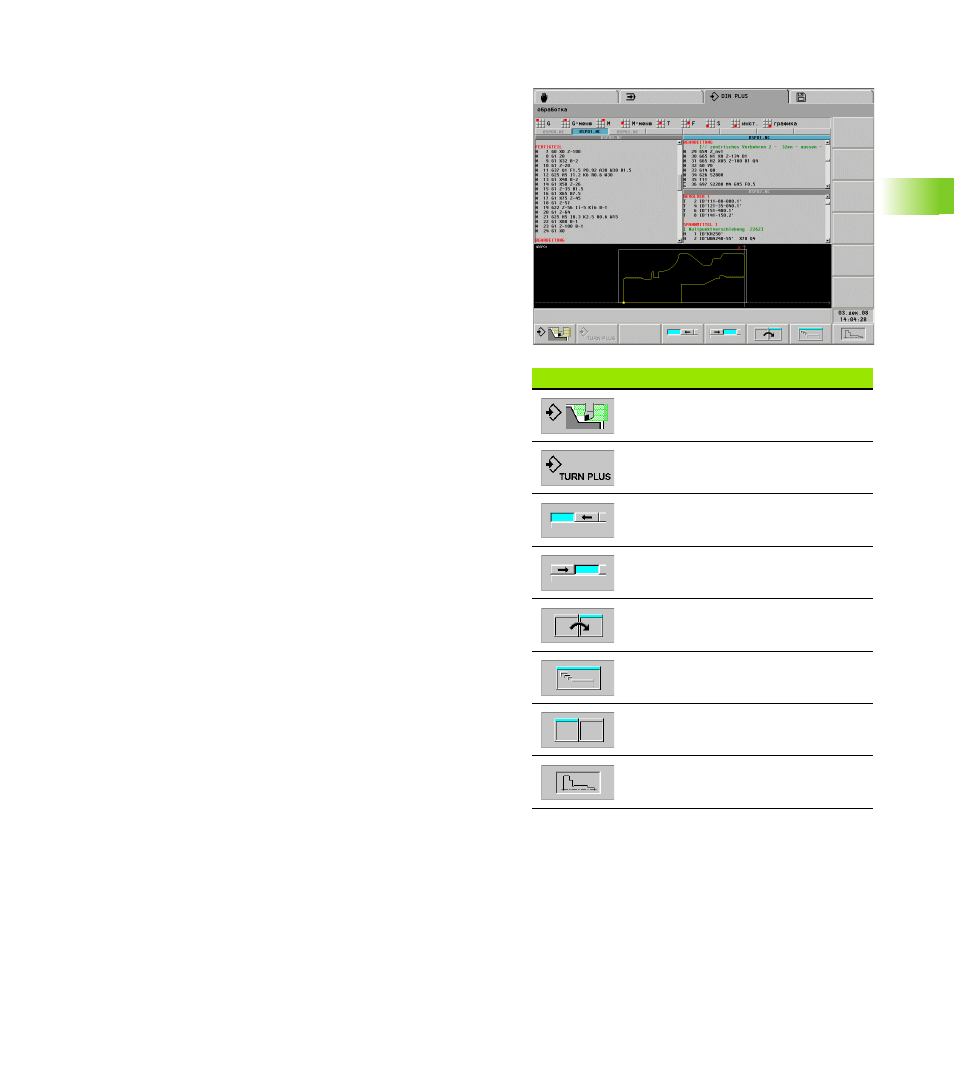

Экран DIN PLUS
Строение экрана:
1 Панель меню
2 Панель программы ЧПУ с именами загруженных программ
ЧПУ. Выбранная программа отмечена.
3 Полноэкранное окно, два или три окна редактирования.
Выбранное окно отмечено.
4 Индикатор контура или индикатор станка
5 Многофуекциональные клавиши Softkey
Параллельное редактирование: вы можете параллельно
обрабатывать до восьми программ/NC-подпрограмм. По выбору
CNC PILOT выводит NC-программы в полноэкранном режиме, в
режиме двух или трех окон.
Основные меню и подменю: функции редактора DIN PLUS
поделены на "основное меню" и несколько "подменю". Для
перехода в подменю
выберите соответствующие пункты меню
наведите курсор в раздел программы
Softkey: клавиши Softkey предназначены для быстрого перехода
в "соседние режимы работы", переключения окон редактирования
и активации графики.
Softkey
Переход в режим работы
"Моделирование"
Переход на режим работы TURN
PLUS
Переключение NC-программ
Переключение NC-программ
Переключение в окно
редактирования
Установка полноэкранного режима
(окно редактирования)
Установка режима показа двух или
трех окон
Активация графики
