5.2
Мо
делиров
ание
ко
н
тур
а
Размеры контура
Позиционирование курсора:
Для замера элемента или точки следует позиционировать курсор
(небольшой красный квадрат) следующим образом:
U
"Стрелка влево/вправо": переход к следующей
точке контура
U
"Стрелка вврех/вниз": переход к контуру (пример:
переход между контуром заготовки и контуром
готовой детали)
U
Переход к следующему окну моделирования
(условие: имеются контуры на эталонных
плоскостях).
Замер элемента:
U
Выберите "Замер > замер элемента"
U
Позиционируйте курсор на элемент контура: моделирование
покажет данные выделенного элемента контура. Стрелка
обозначает направление описания контура.
Замер точки:
U
Выберите "Замер > замер точки"
Назначение координат точки привязки:
U
Позиционируйте курсор на точку привязки
U
Выберите "Назначение координат точки привязки"
Замер точки контура:
U

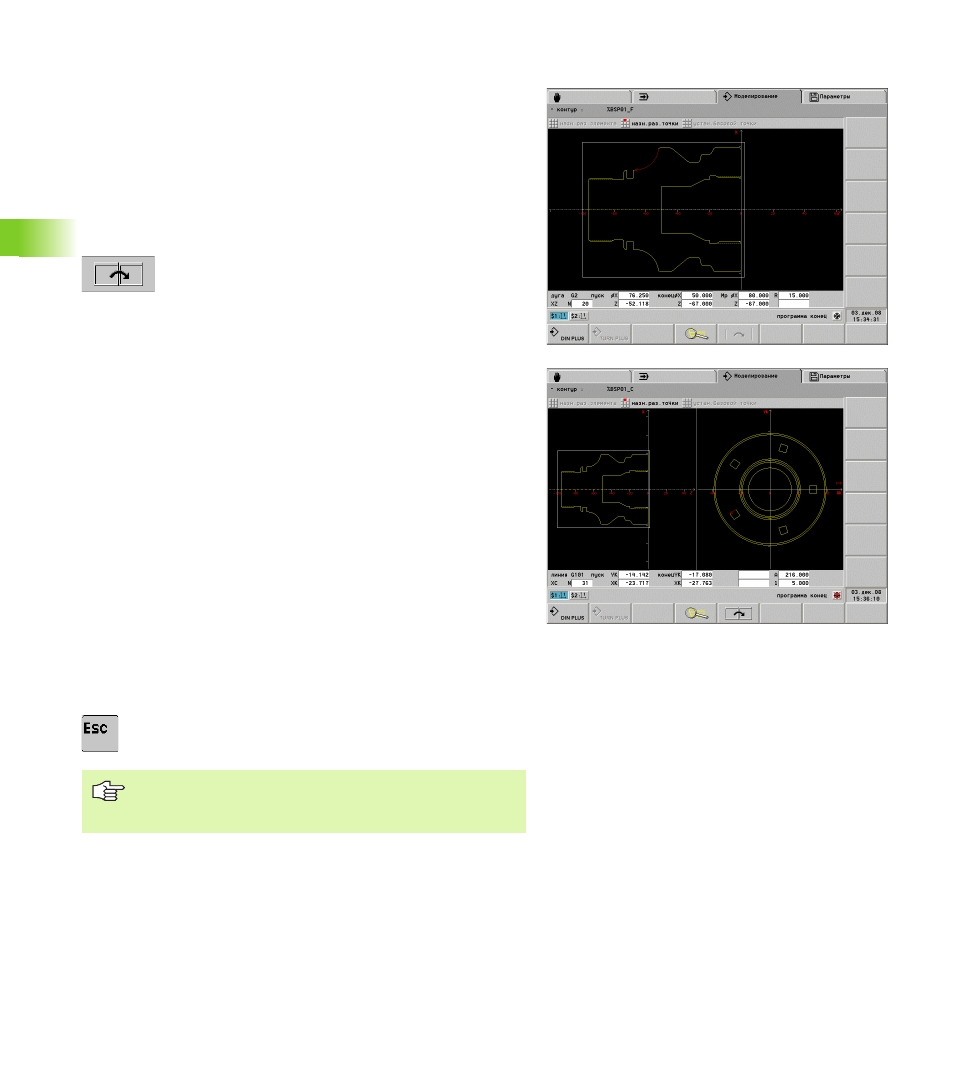

Позиционируйте курсор на измеряемую точку контура:
моделирование покажет размеры точки контура относительно
"точки привязки", а также выбранную плоскость привязки (XC,
XY, и т.д.).
Отмена координат точки привязки:
U
Выберите "Опорная точка выкл": моделирование удалит точку
привязки.
Возврат к моделированию контура:
U
Нажмите кнопку ESC
Функции замера можно вызывать также при
моделировании обработки или перемещения (пункт
меню "Замер").
