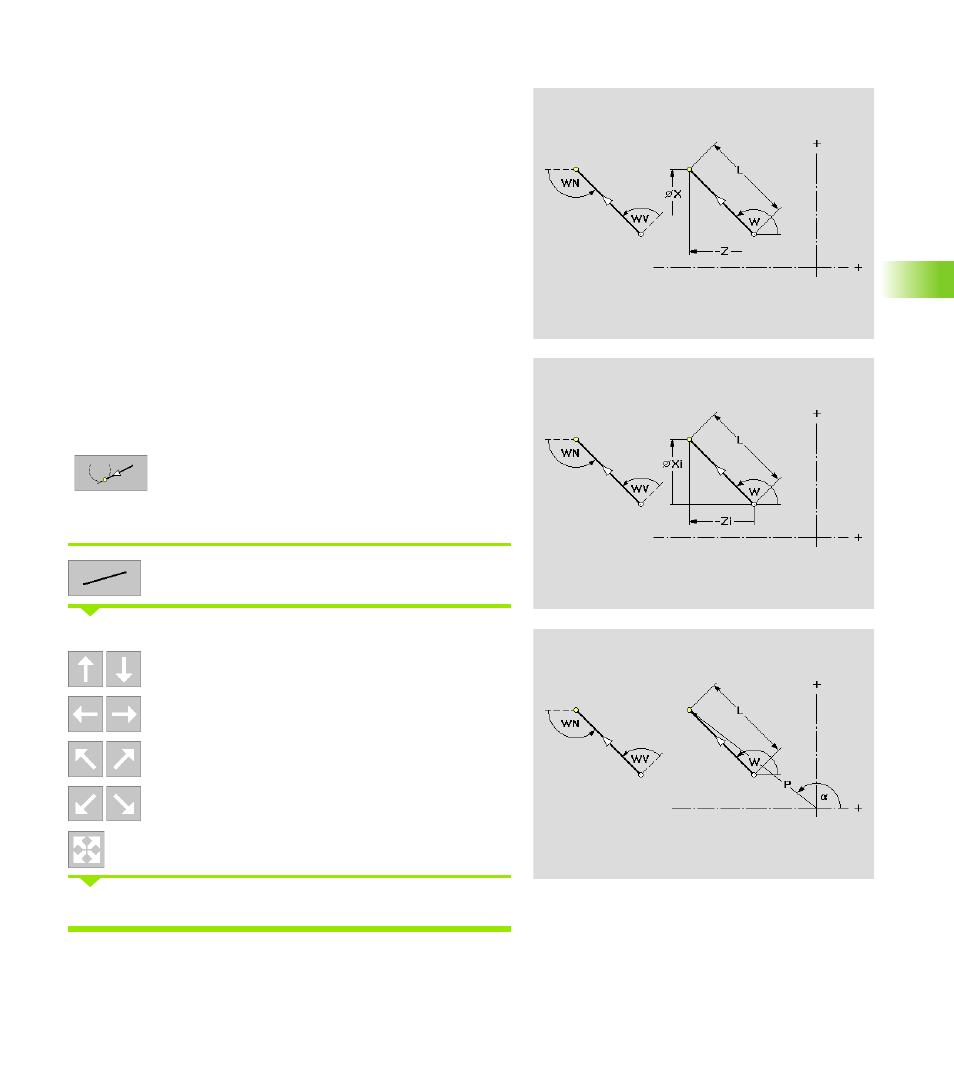

Линейные элементы
Функция определяет линейный элемент.
Определение линейного элемента:
Вызовите меню участков
Выберите направление линейного элемента:
Вертикальный отрезок
Горизонтальный отрезок
Отрезок под уголом
Угловой участок
Отрезок в произвольном направлении
Задайте размеры отрезка и переход к следующему элементу.
Параметры
X
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
Xi
Расстояние от начальной до конечной точки
Zi
Расстояние от начальной до конечной точки
a
Конечная точка контура в полярных координатах
(привязка: положительная ось Z)
P
Конечная точка в полярных координатах
W
Угол отрезка (привязка: см. вспомогательный рисунок)
WV
Угол против часовой стрелки от предыдущего элемента.
Дуга в качестве предыдущего элемента: угол к
касательной
WN
Угол против часовой стрелки от последующего элемента.
Дуга в качестве последующего элемента: угол к
касательной
L
Длина элемента
Плавный/не плавный: задайте переход к
следующему элементу контура
