4.13 Простые линейные и
круговые перемещения

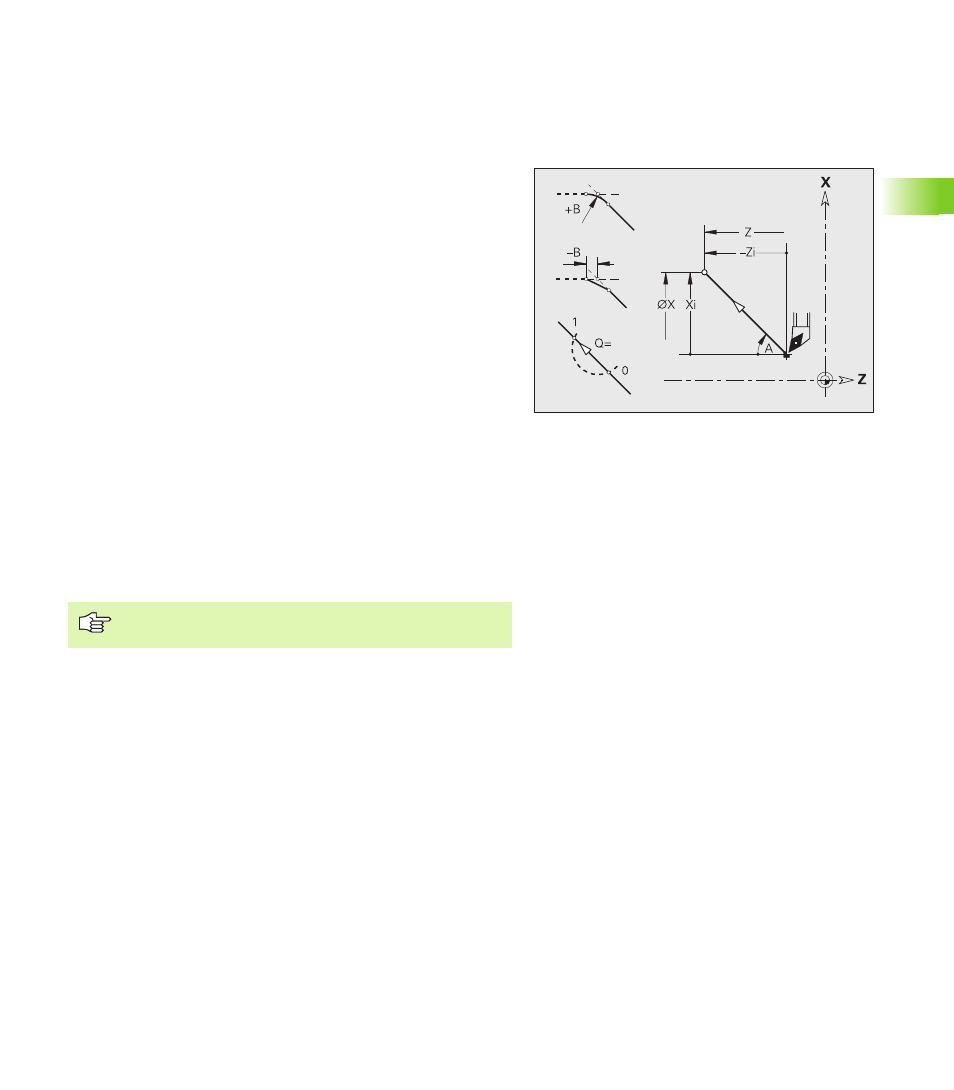

Линейное перемещение G1
G1 перемещает линейно с подачей до "конечной точки".
Параметры
X
Конечная точка (диаметральный размер)
Z
Конечная точка
A
Угол (направление угла: см. вспомогательный рисунок)
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
E
Коэффициент специальной подачи для фаски/скругления
(умолчание: 1)
Специальная подача = активная подача * E (0 < E <= 1)
Программирование X, Z: абсолютно, в приращениях,
с самоудержанием или "?"
