5.5 3D-
вид
5.5 3D-вид
Изменение 3D-изображения

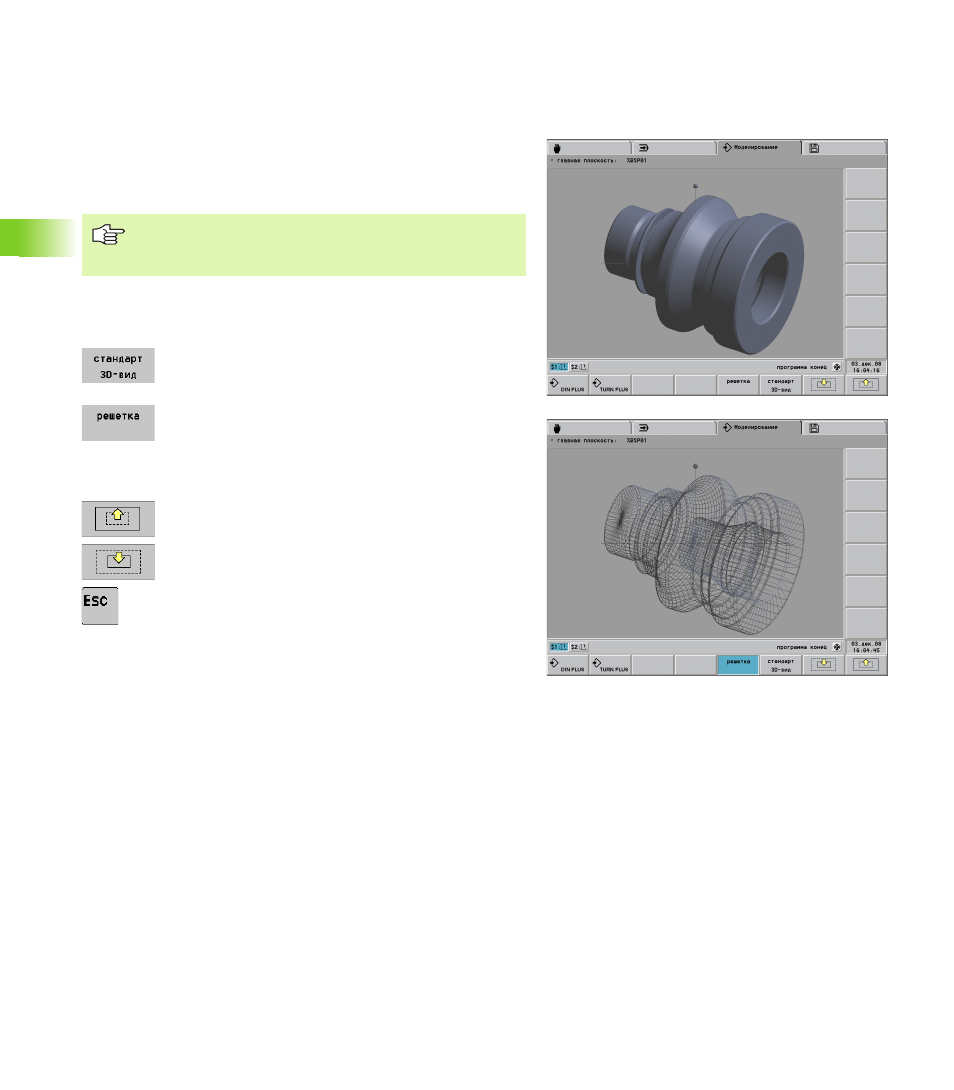

В 3D-виде CNC PILOT показывает заготовку в соотвествии с
смоделированным состоянием изготовления. Если 3D-
изображение вызывается из главного меню или из
моделирования контура, то изображается готовая деталь.
Вызов 3D-изображения:
U
Выберите "3D-вид" или "контур > "3D-вид"
U
Изображение в виде "объемной модели" в
стандратном виде (без поворота, увеличения/
уменьшения)
U
Изображение в виде "модели сетки"
Поворот заготовки:
U
Нажмите кнопки курсора, кнопку плюс или минус
Увеличение изображения:
U
Нажмите Softkey или "страница вперед"
Уменьшение изображения:
U
Нажмите Softkey или "страница назад"
Выход из 3D-вида:
U
Нажмите кнопку ESC
3D-вид учитывает сгенерированные путем обработки
точением контуры, но не учитывает обработки на оси
C, Y или B.
