Дуга окружности контура образующей G112-/
G113-Geo
G112/G113 определяет дугу окружности на контуре образующей.

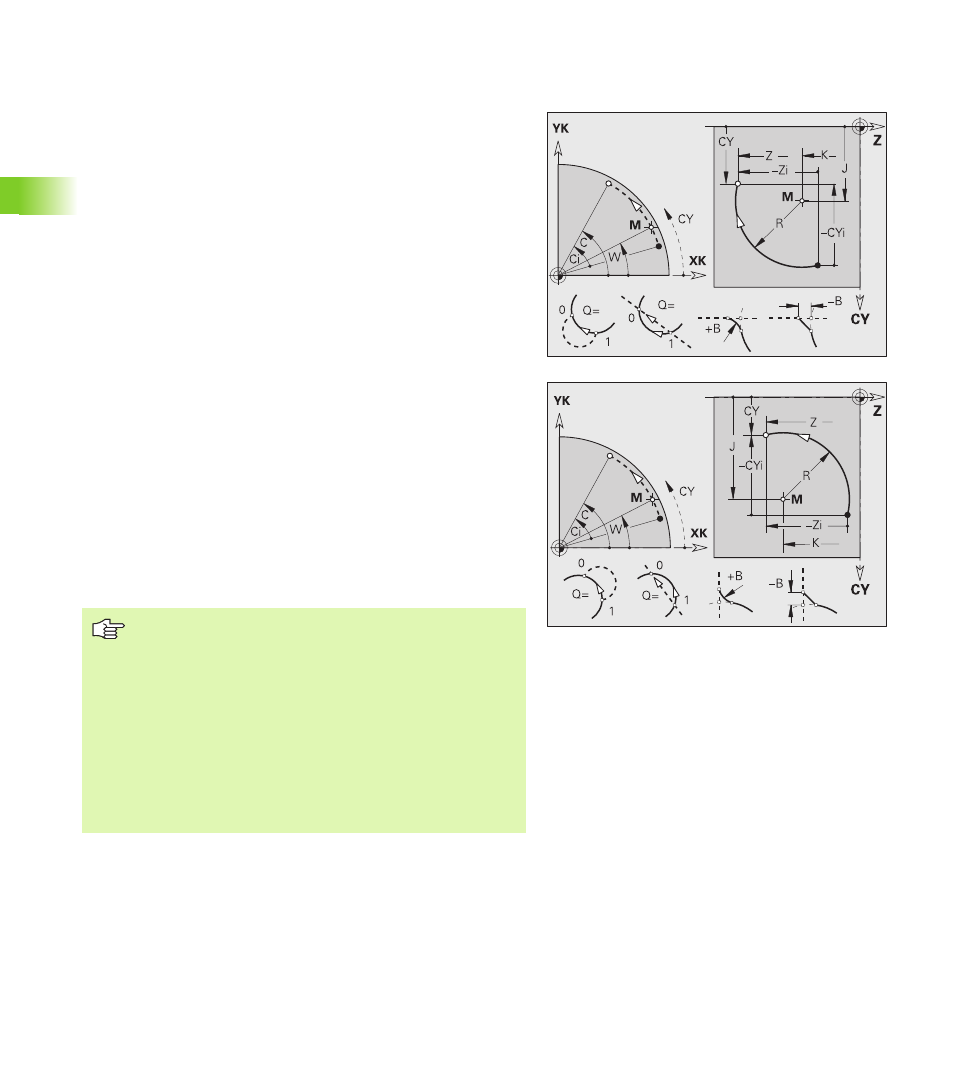

Направление точения: см. вспомогательный рисунок
Параметры
Z
Конечная точка
C
Конечная точка (конечный угол)
CY
Конечная точка как "размер отрезка", привязка: развертка
образующей на "отсчетном диаметре"
R
Радиус
K
Центральная точка в направлении Z
W
Угол центральной точки
J
Угол центральной точки как "размер отрезка"
B
Фаска/скругление. Определяет переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводите фаску/скругление.
Ввод отсутствует: плавный переход
B=0: не плавный переход
B>0: радиус скругления
B<0: ширина фаски
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
Программирование
Z, CY: абсолютно, в приращениях, с
самоудержанием или "?"
C: абсолютно, в приращениях или с
самоудержанием
K, J: абсолютно или в приращениях
Запрограммировать Z – C или Z – CY bzw. K – W или
K – J
Запрограммировать или "центральную точку" или
"радиус"
Для „радиуса": возможна лишь дуга <= 180°
