8.2 База данных зажимных
устройств
CNC PILOT сохраняет до 999 описаний зажимных устройств,
которыми можно управлять с помощью редактора зажимных
устройств. Зажимные устройства применяются в режиме работы
TURN PLUS и изображаются в режиме моделирования/
контрольной графики. Если TURN PLUS не используется или
изображение зажимных устройств в режиме моделирования не
производится, то данные по зажимным устройствам могут
отсутствовать.
Идентификационный номер: каждое зажимное устройство
обозначается одназначным идентификационным номером (до 16
цифр/букв). Идентификационный номер не должен начинаться с
символа "_".
Тип зажимного устройства: тип зажимного устройства
обозначает вид зажимного патрона/зажимного кулачка.
Редактор зажимных устройств
Данные о зажимных устройствах содержат информацию для
изображения в режиме моделирования/контрольной графики и
дополнительные данные для выбора зажимных устройств в TURN
PLUS.

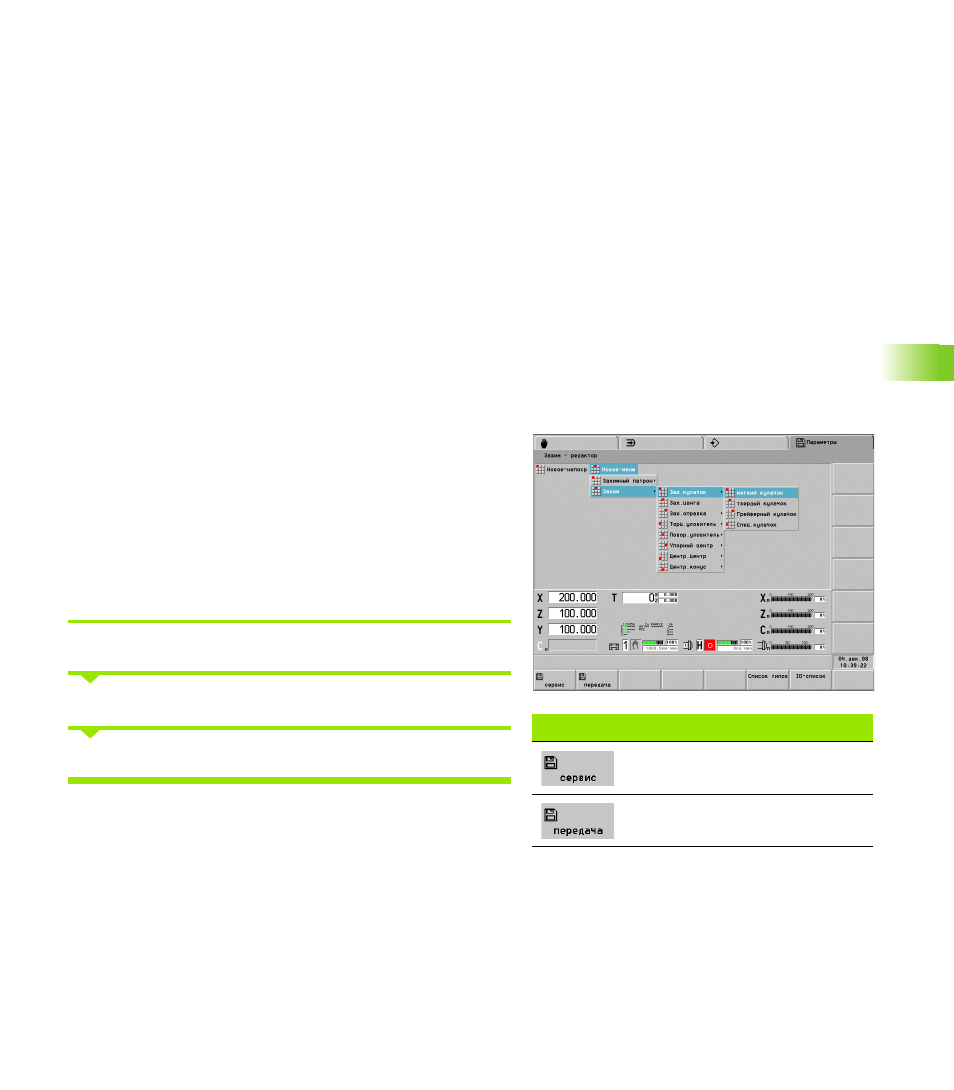

Вызов редактора зажимных средств:
U
„Выберите Зажимное(устройство)" в режиме работы
"Параметры".
Опишите новое зажимное устройство ("Новый –
Непосредственно")
Выберите "Новый – Непосредственно"
Непосредственный ввод "Типа зажимного устройства"
Ввод данных на зажимные устройства
Softkey
Переход в режим работы "Сервис"
Переход в режим работы
"Передача"
