HEIDENHAIN CNC PILOT 4290
393
5.3
Мо
делиров
ание
обрабо
тки

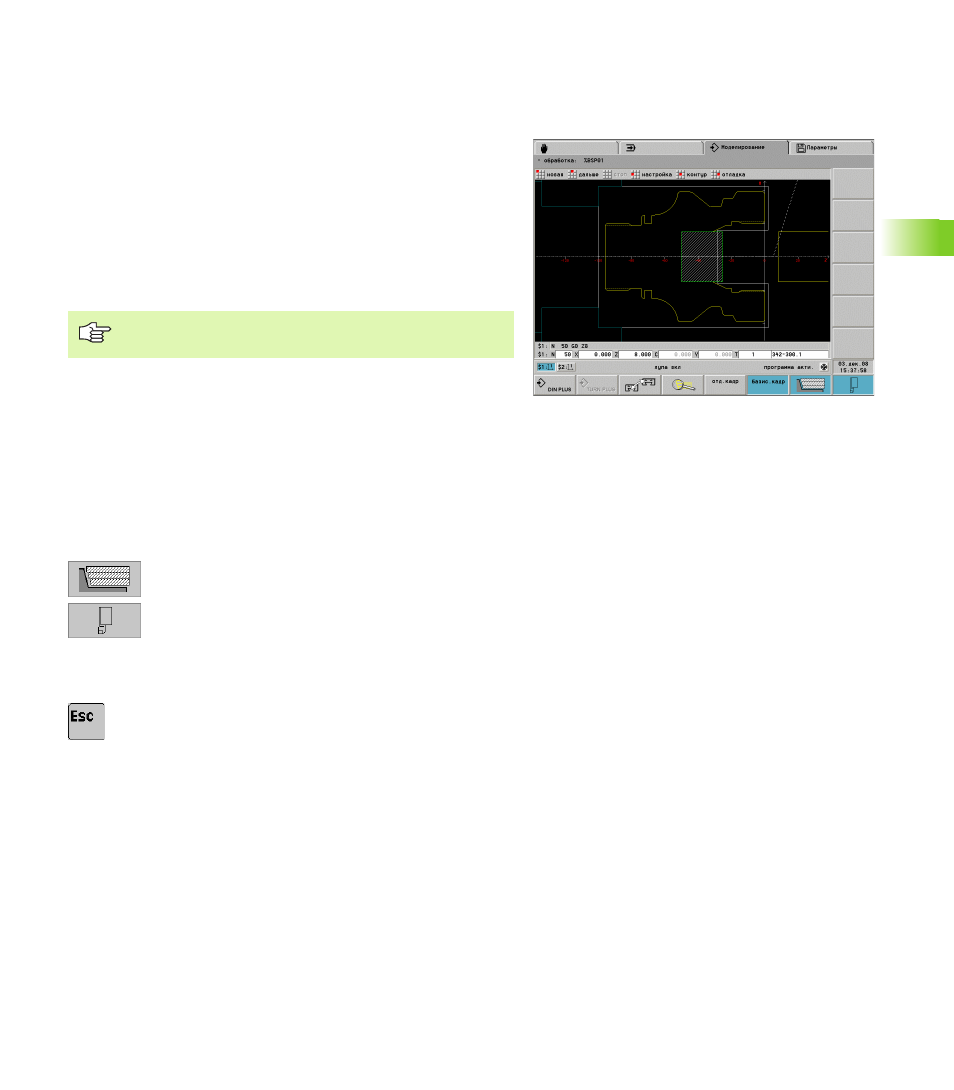

5.3 Моделирование обработки
Контроль обработки заготовки
С помощью моделирования контура можно:
контролировать пути перемещения инструмента
проверять распределение проходов
определять время обработки
наблюдать за нарушениями зоны защиты и нарушениями
конечного выключателя
просматривать переменные и назначение переменных
защищать обрабатываемый контур
Управление моделированием:
U
Выберите "Новый": CNC PILOT моделирует заново обработку
(изменения в программе учитываются).
U
Выберите "Дальше": CNC PILOT моделирует следующий
базовый или исходный NC-кадр.
U
Выберите "стоп": моделирование остановливается. Можно
изменить назначение или выполнить "проход по контуру".
Изменение представления путей перемещения и
инструмента:
U
Изображение путей перемещения: линия или
дорожка (резания)
U
Изображение инструмента: световая точка или
инструмент
Возврат к главному меню:
U
Нажмите кнопку ESC
Другие функции:
Пункт меню "Настр > Предупреждения": смотри "Ошибки и
предупреждения" на странице 389
Пункт меню "Настр > Время": переключает на отображение
времени обработки (смотри "Расчет времени, анализ
Пункт меню "Debug": если для обработки заготовки
используются переменные, то можно проконтролировать их с
помощью функций Debug: смотри "Моделирование с кадром
Скорость моделирования обработки можно изменить с
помощью параметра управления 27.
