5.4 Моделирование
перемещения
Моделирование в "реальном времени"

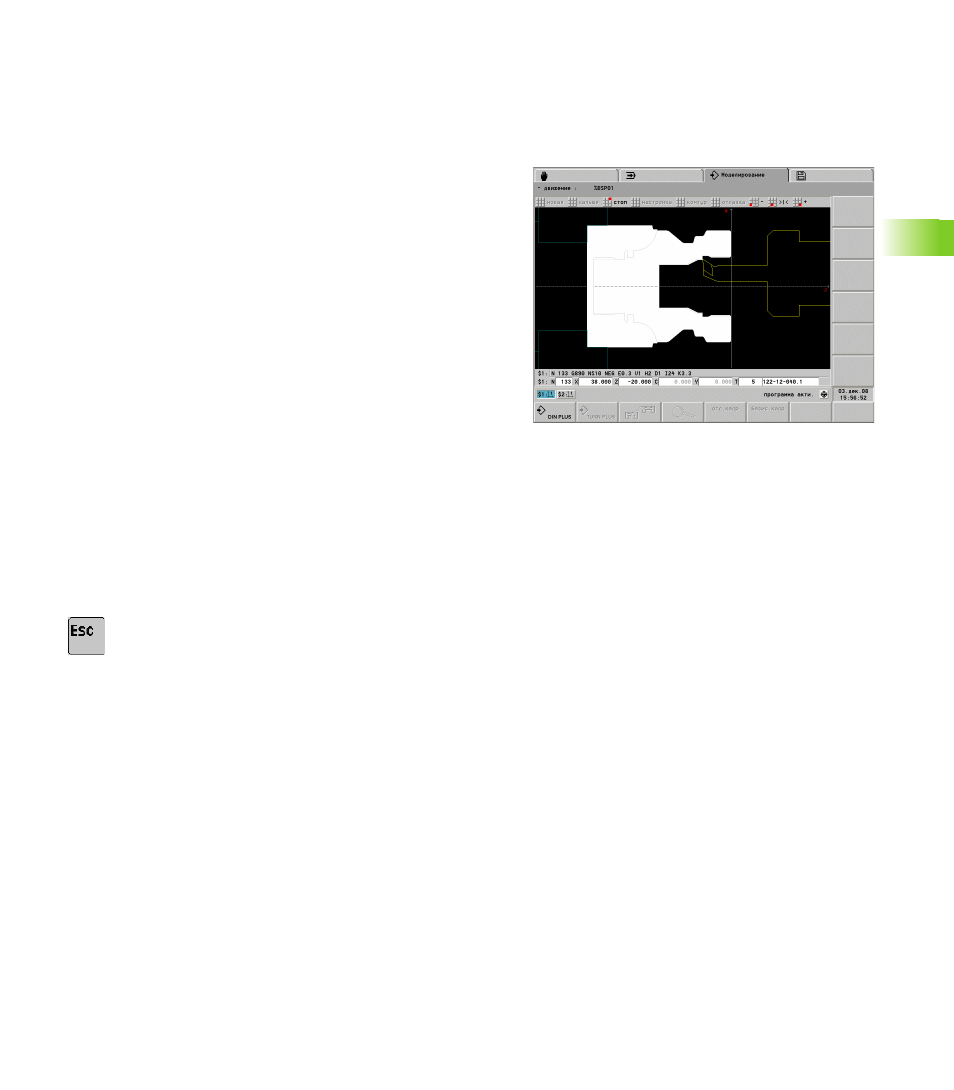

Моделирование движения представляет заготовку в качестве
"наполненной поверхности" и "режет" ее во время моделирования
(графика стирания). Инструменты перемещаются с
запрограммированной скоростью подачи ("реального времени").
Моделирование движения можно остановить в любой момент,
также в пределах NC-кадра. Индикация под окном
моделирования показывает конечную позицию актуального пути.
Если дополнительно к окну точения активны другие окна
моделирования, тогда индикация осуществляется в
дополнительных окнах в качестве "графики дорожки".
Управление моделированием:
U
Выберите "Новый": CNC PILOT моделирует обработку заново
(изменения в программе учитываются).
U
Выберите "Дальше": CNC PILOT моделирует следующий
базовый или исходный NC-кадр.
U
Выберите "Стоп": моделирование остановится. Можно
изменить назначение или выполнить "проход по контуру".
Изменение скорости перемещения (с помощью меню):
U
"–": уменьшает скорость перемещения
U
">|<": скорость перемещения "в реальном времени"
U
"+": ускоряет скорость перемещения
Возврат к главному меню:
U
Нажмите кнопку ESC
Другие функции:
Пункт меню "Настр > Предупреждения": смотри "Ошибки и
предупреждения" на странице 389
Пункт меню "Настр > Время": переключает на отображение
времени обработки (смотри "Расчет времени, анализ
Пункт меню "Debug": если для обработки заготовки
используются переменные, то можно проконтролировать их с
помощью функций Debug: смотри "Моделирование с кадром
