Полная обработка с одним шпинделем
G30: как правило, не требуется
G121: экспертная программа зеркально отображает контур.
Дальнейшее программирование G121 для обработки задней
стороны (2-ой зажим), как правило, не требуется.
Пример: обработка передней и задней стороны производится в
одной NC-программе. Заготовка обрабатывается по передней
стороне, затем следует перезажимание вручную. Затем
обрабатывается задняя сторона.
Экспертная программа зеркально отображает и смещает контур
для 2-го зажимания.

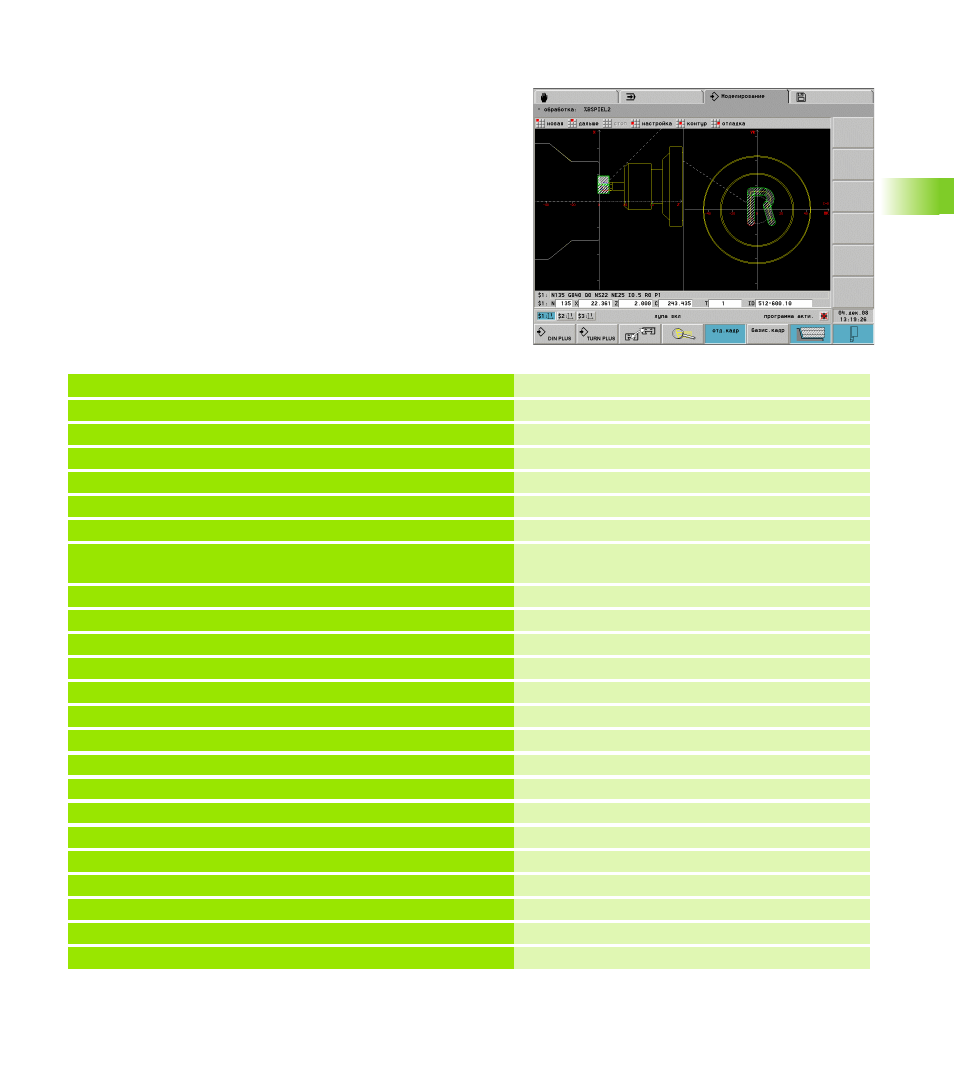

Полная обработка на станке с одним шпинделем
ЗАГОЛОВОК ПРОГРАММЫ
#СУППОРТ $1
РЕВОЛЬВЕР 1
T1 ID "512-600.10"
T2 ID "111-80-080.1"
T4 ID "121-55-040.1"
ЗАЖИМНОЕ УСТРОЙСТВО 1 [СМЕЩЕНИЕ НУЛЕВОЙ
ТОЧКИ Z233]
H1 ID"3BACK"
H2 ID"KBA250-86" X100 Q4
ЗАГОТОВКА
N1 G20 X100 Z100 K1
ГОТОВАЯ ДЕТАЛЬ
. . .
ТОРЕЦ Z0
. . .
ЗАДНЯЯ СТОРОНА Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
