6.14
Интерактивное
генериров
ание
плана
рабо
ты
(IA
G
)
Тип обработки чистовая обработка

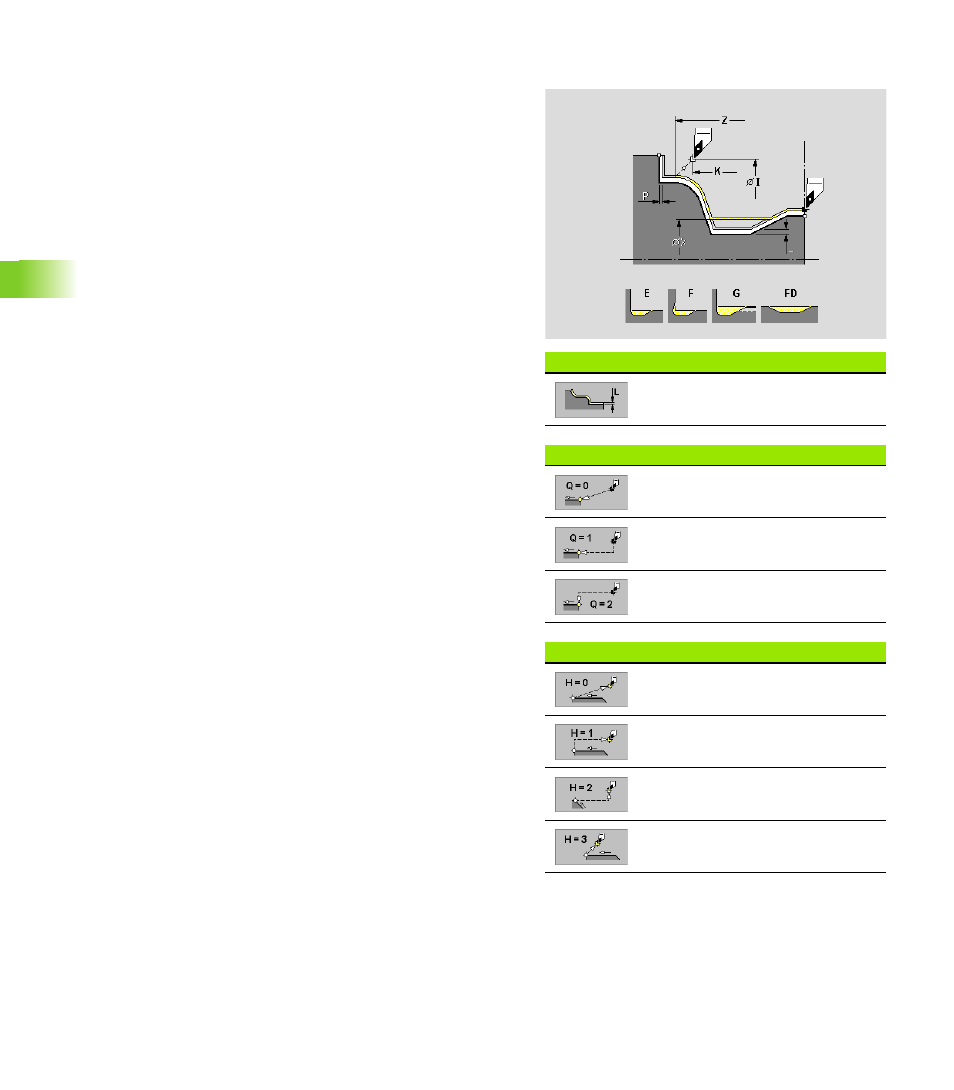

В IAG имеется выбор следующих чистовых обработок (подменю
"Чистовая обработка"):
„ Чистовая обработка с помощью цикла G890:
„ Обработка контура
„ Обработка остатка контура
„ Чистовая выемка (нейтральный инстр.)
„ Чистовая обработка с помощью специальных функций:
„ Точение посадки: смотри "Чистовая обработка – точение
посадки" на странице 544
„ Выточка: смотри "Чистовая обработка – выточка" на
странице 544
Softkey
Продольный припуск/постоянный
припуск
Softkey "Подвод"
Автоматический выбор типа
подвода
Сначала направление X, а потом Z
Сначала направление Z, а потом X
Softkey "Отвод"
По диагонали на позицию отвода
Сначала направление X, а потом Z
Сначала направление Z, а потом X
Подъем на безопасное расстояние
Параметры
X
Ограничение резания
Z Ограничение резания
L Зависит от настройки Softkey:
„ Продольный припуск
„ Постоянный припуск (сгенерированный "припуск G58"
перед циклом)
P Торцевой припуск
Врезание (обработка нисходящего контура)?
„ Да
„ Нет
E Уменьшенная подача на врезание при нисходящих
контурах
Подвод
„ Да: установить "тип подвода Q" с помощью Softkey
„ Нет (Q=3): инструмент находится вблизи начальной
точки
Q Тип подвода (см. таблицу Softkey)
„ Q=0: IAG проверяет:
„ Диагональный подвод
„ Сначала направление X, а потом Z
„ Эквидистантный вокруг препятствия
„ Пропуск первого элемента, если стартовая позиция
недоступна
„ Q=1: сначала направление X, а потом Z
„ Q=2: сначала направление Z, а потом X
Свободное перемещение
„ Да: установить "тип подвода H" с помощью Softkey
„ Нет (H=4): инструмент остается в конечной координате
