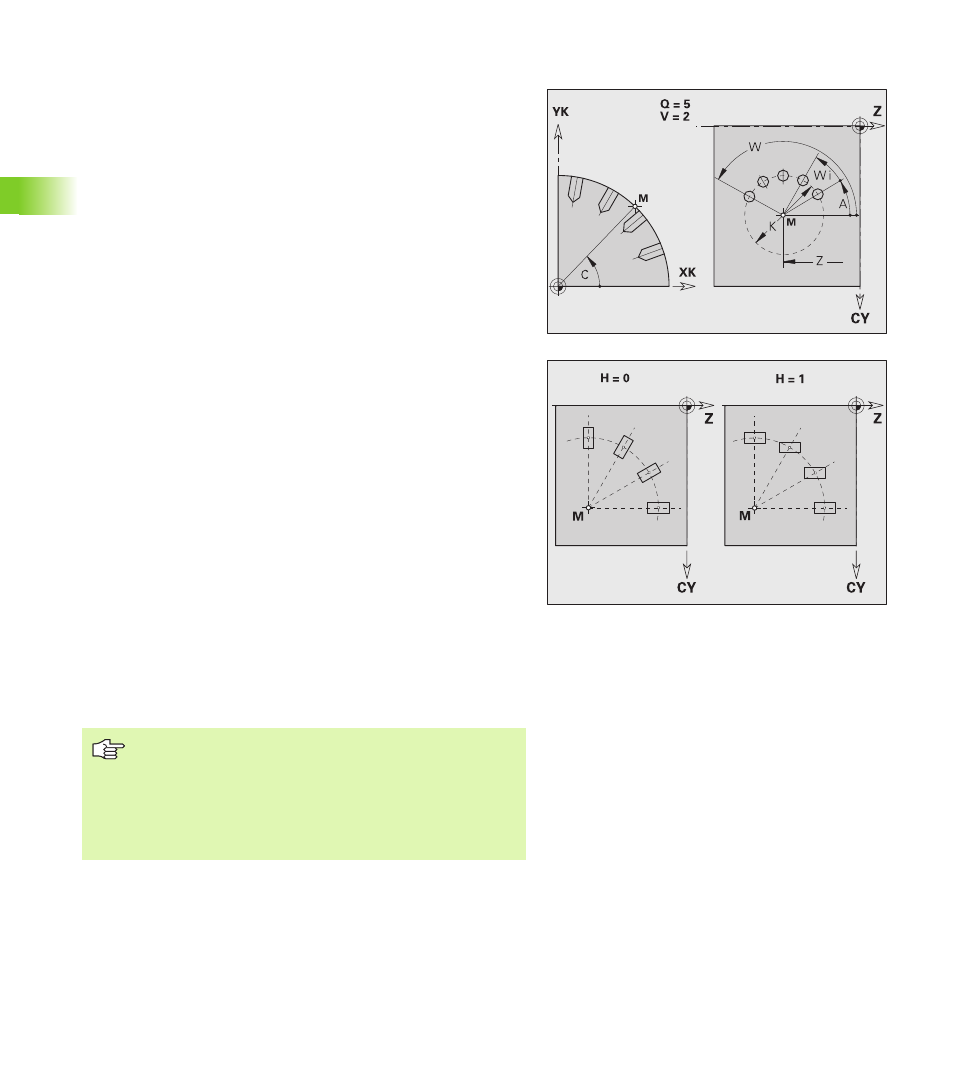

Круговая модель образующей G412-Geo
G412 определяет круговую фигурную или просверленную модель
на поверхности образующей. G412 влияет на определяемую в
следующем кадре фигуру/сверление (G310.0.315, G317).
Параметры
Q
Количество фигур
K
Диаметр шаблона
A
Начальный угол – позиция первой фигуры; привязка: Z-
ось; (умолчание: 0°)
W
Конечный угол – позиция последней фигуры; привязка: Z-
ось; (умолчание: 360°)
Wi
Угол между фигурами
V
Направление – ориентировка (умолчание: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
Z
Центр модели
C
Центральная точка модели (угол)
H
Положение фигур (по умолчанию: 0)
H=0: нормальное положение, фигуры вращаются вокруг
центра окружности (вращение)
H=1: оригинальное положение, положение фигур,
опирающееся на систему координат, остается
одинаковым (трансляция)
Программируйте отверстие/фигуру в последующей
записи без центра. Исключение - круглая канавка:
смотри "Круговая модель с круговыми пазами" на
Цикл фрезерования (секция ОБРАБОТКА) вызывает
в последующей записи отверстие/фигуру, а не
определение шаблона.
