Тип захвата: при различных захватах инструмента тип
захвата инструмента и места захвата должны быть идентичны
(см. MP 511, ...).
Влияет на выбор и размещение инструмента в TURN PLUS.
Функции "проверка таблицы инструментов" проверяют, можно
ли использовать инструмент на предусмотренной позиции
револьверной головки.

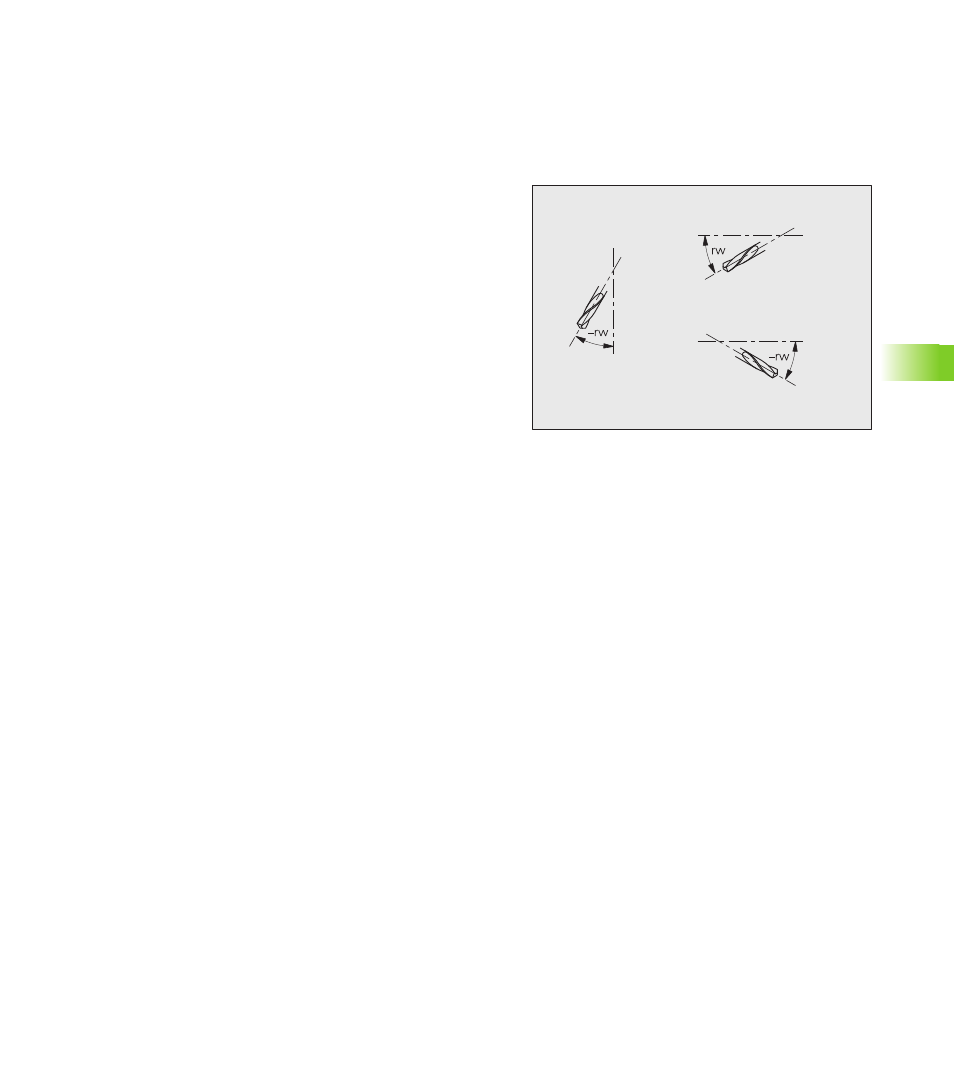

Положение угла (rw): определяет отклонение от основного
направления обработки в математически положительном
смысле (–90° < rw < +90°) – см. рисунок. TURN PLUS использует
только те сверлильные и фрезерные инструменты, которые
работают в направлении главной оси или перпендикулярно ей.
Количество зубьев: используется при "подаче на зуб G93"
Длина выступания (ax): для сверлильного и фрезерного
инструмента действует:
аксиальные инструменты: ax = расстояние от привязки
инструмента до верхней кромки держателя
радиальные инструменты: ax = расстояние от привязки
инструмента до нижней кромки держателия (даже если
сверло/фреза зажаты в один патрон)
Держатель инструмента, захват инструмента
Держатель инструмента
Изображение инструмента в моделировании и контрольной
графике учитывает форму держателя и позицию захвата на
каждом инструментальном суппорте. Если тип держателя
инструмента не вводится, то CNC PILOT использует упрощенное
изображение.
Устанавливается держатель в аксиальный или радиальных
захват и используется ли адаптер, CNC PILOT определяет на
основании места в револьверной головке.
CNC PILOT учитывает перечисленные далее держатели
(обозначение стандартных держателей согласно DIN 69 880).
Держатель группы 1
