Круговая поверхность образующей G112/
G113
G112/G113 перемещает по кругу с подачей до "конечной точки".
Пример: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [дуга
окружности]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Параметры
Z
Конечная точка
C

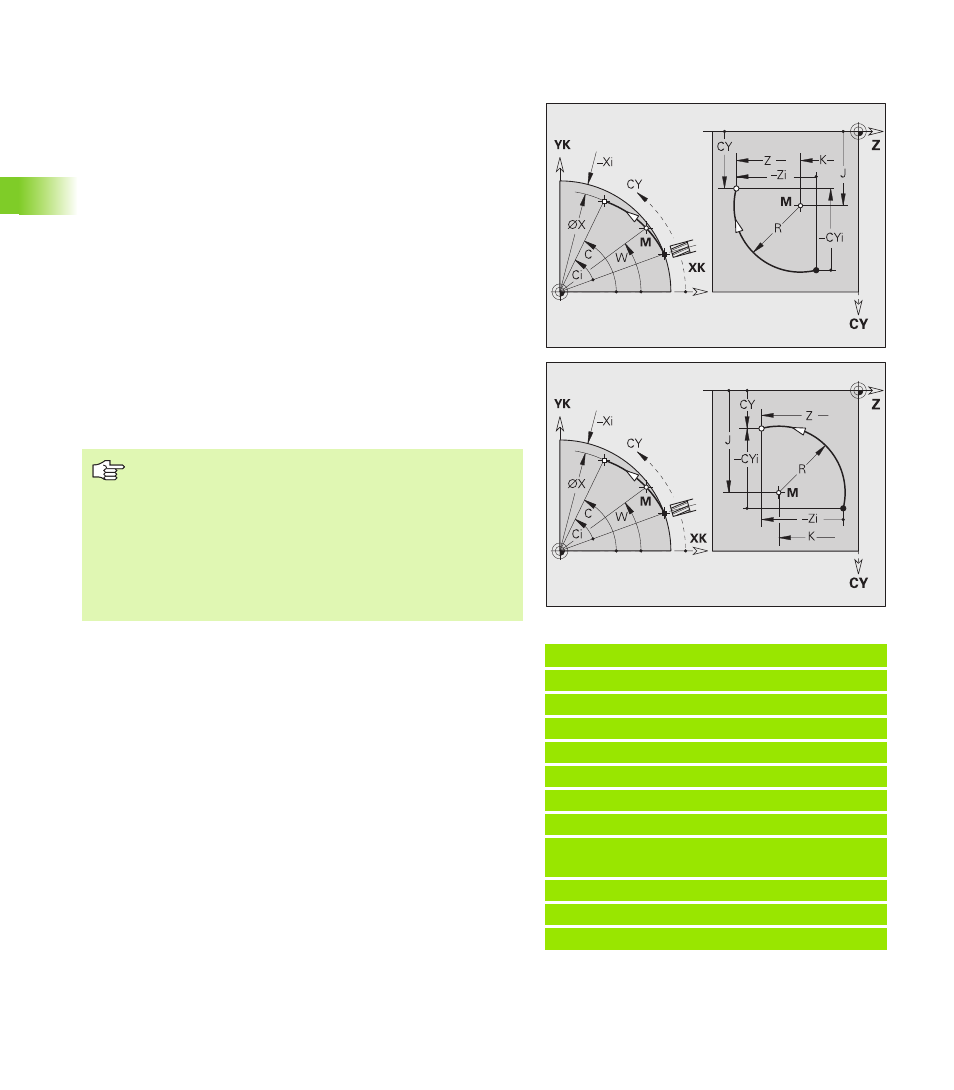

Конечный угол – угловое направление: см.
вспомогательный рисунок
CY
Конечная точка как размер отрезка (привязка: развертка
образующей на опорном диаметре G120)
R
Радиус
K
Центр
W
(Угол) центр (угловое направление: см. вспомогательный
рисунок)
J
Центр как размер отрезка (привязка: развернутая
поверхность образующей при G120-отсчетном диаметре)
X
Конечная точка (диаметральный размер) – (по
умолчанию: текущая позиция X)
Программирование:
Z, C, CY: абсолютно, в приращениях или с
самоудержанием
K; W, J: абсолютно или в приращениях
Запрограммируйте Z–C и Z–CY и K–J
Запрограммируйте "центральную точку" или
"радиус"
Для "радиуса": возможна лишь дуга <= 180°
