Интеграция элементов наложения
Описание переходов контура производится также, как и для
контура готовой детали, а затем производится их наложение, или
же можно использовать стандартные элементы наложения
(смотри "Элементы наложения" на странице 436):
Дуга окружности
Клин
Понтон
Эти элементы накладываются на имеющиеся линейные или
круговые опорные элементы контура. Интегрированные
элементы наложения представляют собой составную часть
контура.
Интеграция перехода контура:
Выберите "Программа > Загрузка > Переход контура". Выберите и
загрузите файл.
Нажмите кнопку ESC: произойдет возврат в
главное меню
Выберите "Обабатываемая деталь > Готовая деталь > Форма >
Наложение контура > Контур"
Интеграция стандартных элементов наложения:
Выберите "Обрабатываемая деталь > Готовая деталь > Форма >
Наложение контура > xx" (xx: дуга окружности, клин или понтон).

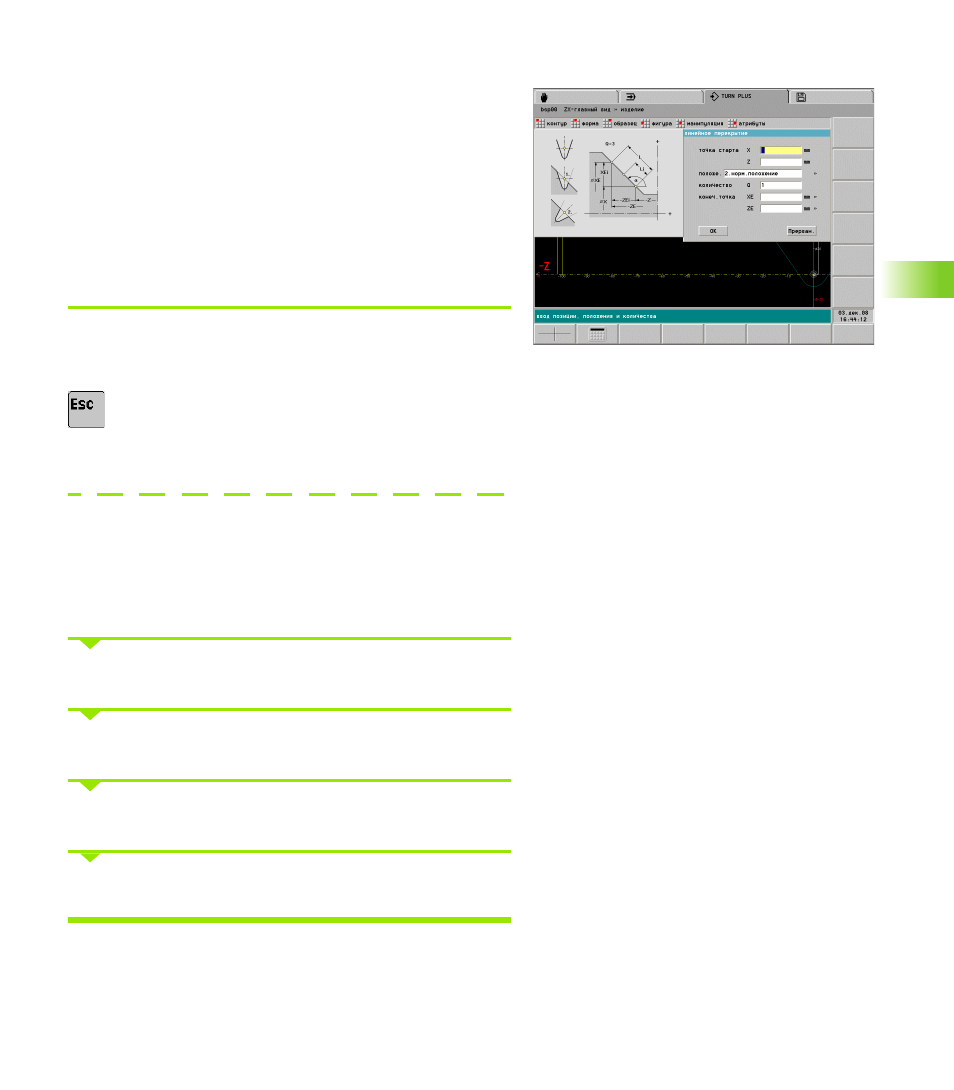

TURN PLUS откроет соответствующее диалоговое окно.
Опишите элемент наложения.
Выберите опорный элемент контура. TURN PLUS откроет
диалоговое окно "Линейное/круговое наложение".
Определите наложение; при нескольких возможных решениях
выберите одно.
TURN PLUS покажет наложение, вы можете его принять (OK) или
отклонить (Отмена).
TURN PLUS интегрирует накладываемые контуры в имеющийся
контур.
