3.5
Ав
то
м
атиче
ский
ре
жим

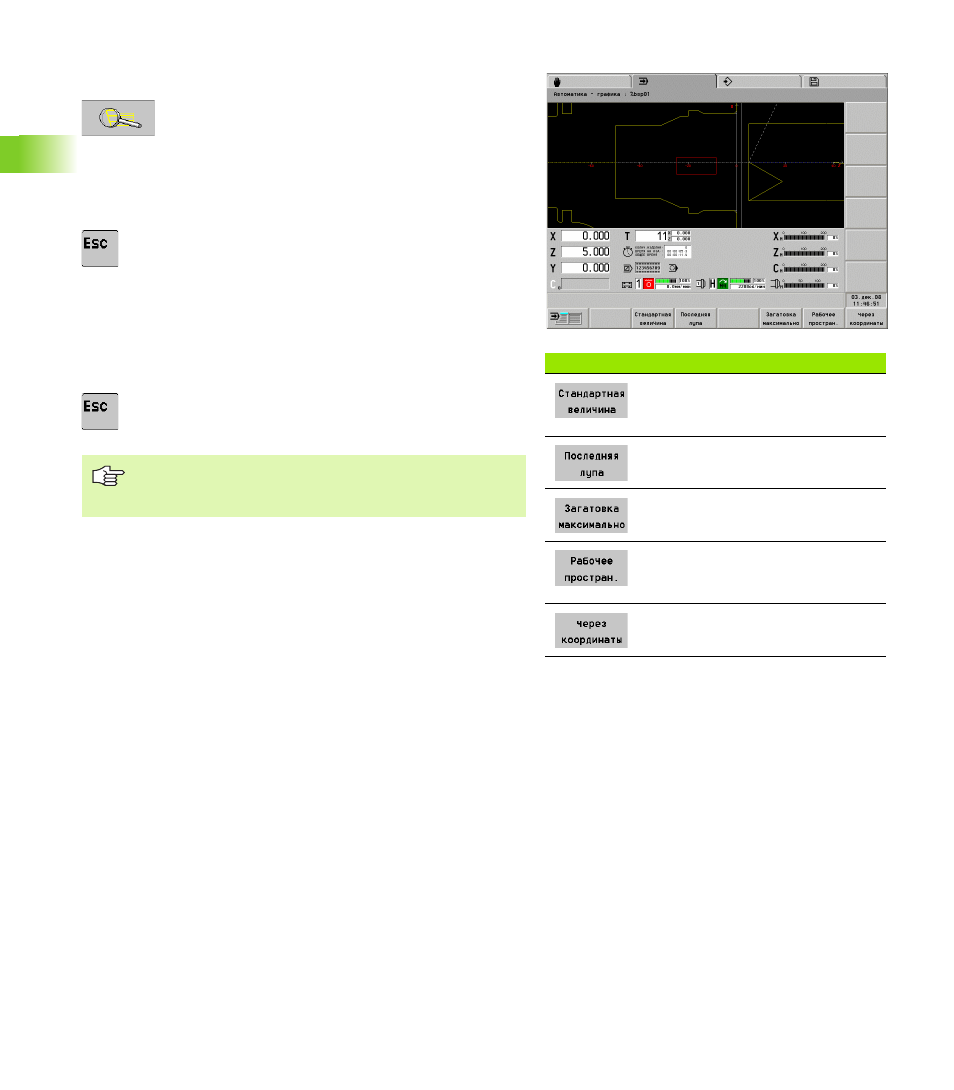

Увеличение, уменьшение, настройка фрагмента изображения
Регулировка лупы с клавиатуры:
U
Активируйте "Лупу". "Красный прямоугольник"
обозначает новый фрагмент изображения.
U
Настройте фрагмент изображения:
Увеличение: "страница вперед"
Уменьшение: "страница назад"
Смещение: клавиши курсора
U
Выход из режима "Лупа". Отображается новый
фрагмент изображения
Регулировка лупы с сенсорной панели:
U
Установить курсор в углу фрагмента изображения
U
При нажатой левой клавиши мыши передвиньте курсор в
противоположный угол фрагмента изображения
U
Правая клавиша мыши: возврат к стандартному размеру
U
Выход из режима "Лупа". Отображается новый
фрагмент изображения.
Стандартные регулировки производятся с помощью Softkey (см.
таблицу). Регулировка "по координатам" (окно моделирования и
позиция нулевой точки заготовки) относится к выбранному
суппорту.
Softkey "графический индикатор"
Последняя настройка "заготовка
максимально" или "рабочее
пространство"
Отменяет последнее увеличение
Максимально возможный размер
изображения заготовки
Изображение рабочего
пространства, включая точку
смены инструмента
Настройка окна моделирования и
позиции нулевой точки заготовки
Установите сильное увеличение "Обрабатываемая
деталь максимально" или "Рабочая зона", чтобы затем
выбрать новый фрагмент изображения.
