Черновая обработка – анализ обработки
TURN PLUS на основании PLVA/PLVI принимает решение о
продольной или поперечной обработке.
Черновая обработка – циклы обработки

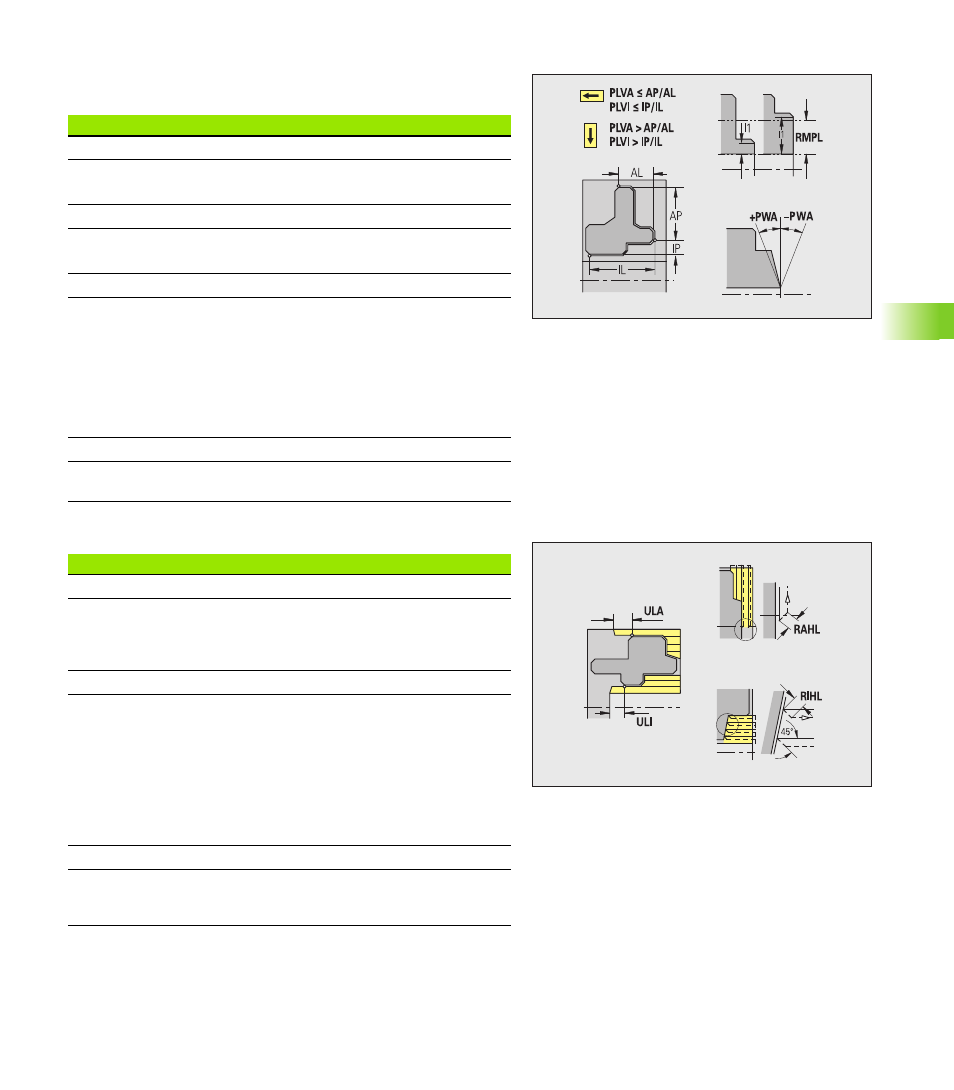

Анализ обработки
Соотношение поперечно/продольно снаружи [PLVA]
PLVA <= AP/AL: продольная обработка
PLVA > AP/AL: поперечная обработка
Соотношение поперечно/продольно внутри [PLVA]
PLVI <= IP/IL: продольная обработка
PLVI > IP/IL: поперечная обработка
Минимальная поперечная длина [RMPL] (значение радиуса)
Определяет, будет ли подвергнут поперечной черновой
обработке передний поперечный элемент внешнего
контура готовой детали.
RMPL > l1: без отдельной поперечной черновой
обработки
RMPL < l1: с отдельной поперечной черновой обработкой
RMPL = 0: особый случай
Отклонение поперечного угла [PWA]
Первый передний элемент считается поперечным, если он
находится между +PWA и –PWA.
Циклы обработки
Длина выступающей части снаружи [ULA]
Длина, на которую черновая обработка в продольном
направлении переходит через целевую точку. ULA не
соблюдается, если ограничение резания находится перед
или в пределах длины выступающей части.
Длина выступающей части внутри [ULI]
Длина, на которую внутренняя черновая обработка в
продольном направлении переходит через целевую
точку. ULI не соблюдается, если ограничение резания
находится перед или в пределах длины выступающей
части.
Используется для вычисления глубины сверления при
центрическом предварительном сверлении.
(смотри "Указания по обработке" на странице 582)
Высота подъема снаружи [RAHL]
Высота подъема для вариантов выглаживания (H=1, 2)
циклов черновой обработки (G810, G820) при наружной
обработке (RAHL).
