Параметры инструментов
Применение параметров инструмента промаркировано:
G: базовые данные
S: изображение инструмента в моделировании/контрольной
графике
TP: информация для TURN PLUS (выбор инструмента).
Параметры токарных инструментов

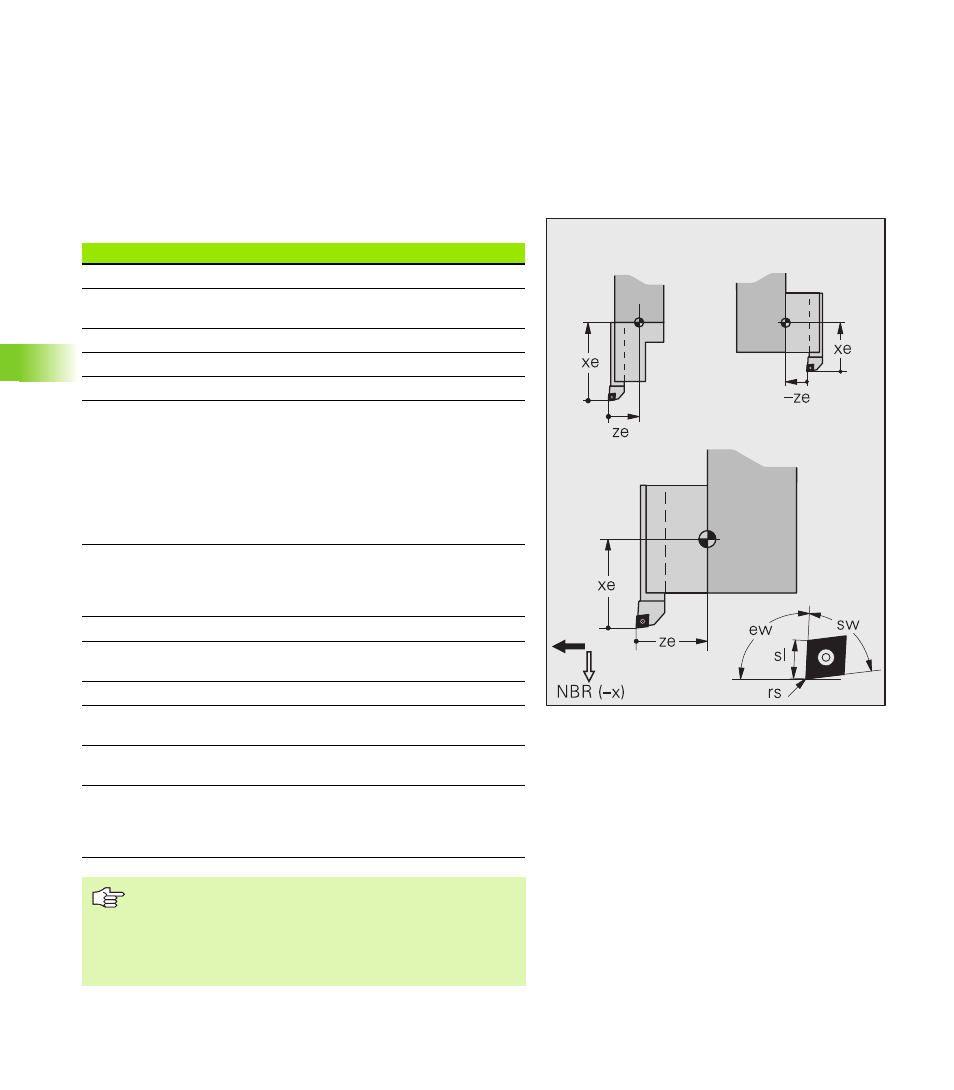

Пример инструмента: тип 111
Диалоговое окно параметров 1
G
S
TP
ID: идентификационный номер инструмента
•
•
•
X-, Z-, Y-размер (xe, ze, ye): установочные
размеры
•
–
–
Уст.угол (ew): угол установки
•
•
•
Угол верш. (sw): угол при вершине
•
•
•
Радиус (rs): радиус режущей кромки
•
•
•
Шир.кром. (sb)
Прорезной инструмент: ширина режущей
кромки
•
•
•
Инструмент для нарезания резьбы:
расстояние грань режущей кромки –
наконечник режущей кромки
•
•
–
Инструмент для накатки: ширина ролика
–
•
–
Длин.кром. (sl)
Инструмент для накатки: диаметр ролика
–
•
–
Другие инструменты: длина режущей кромки
•
•
•
NBR: направление дополнительной обработки
•
–
•
X-, Z-, Y-корр. (DX, DZ, DY): значения
коррекции (максимум +/– 10 мм)
•
–
–
Вращ.: направление вращения шпинделя
•
–
•
пол.длина (nl): полезная длина инструментов
для внутренней обработки
–
–
•
Глуб.погр. (et): максимальная глубина
погружения
•
•
•
Спец.корр. (DS): специальная коррекция 3-й
стороны режущей кромки (максимальная
ширина режущей кромки +/– 10 мм). См. также
G148 и G150/G151
•
–
–
Резьбовой инструмент:
"ze" или "xe" замеряется от грани режущей кромки.
"Направление вращения" определяет, будет
использоваться "перевернутый" или "стандартный"
инструмент.
