HEIDENHAIN CNC PILOT 4290
219
4.20
Св
яз
анные
с
ко
н
тур
ом
цик
лы
то
ч
е
н
и
я

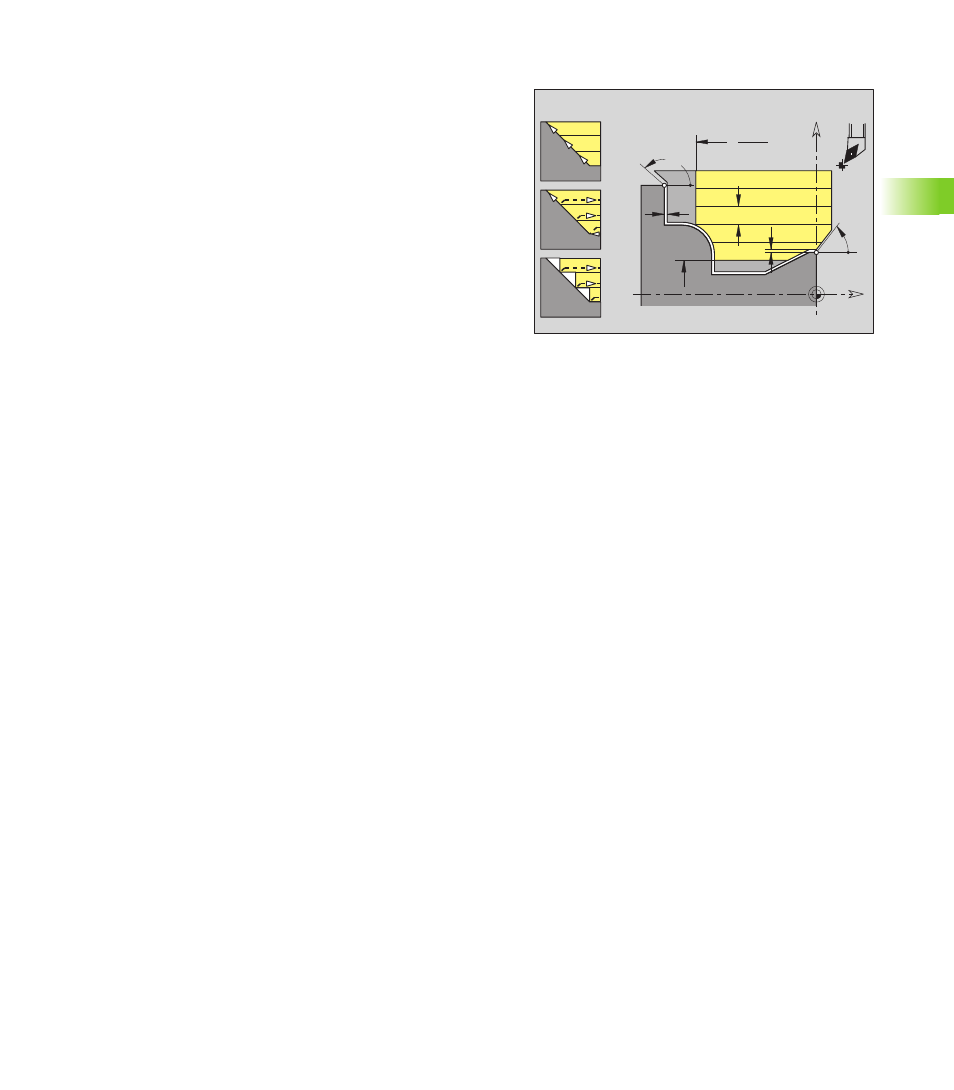

Продольная черновая обработка G810
G810 снимает материал зоны контура, описанной с помощью "NS,
NE", в направлении от „NS к NE". При необходимости плоскость
резания разделяется на несколько участков (пример: при уклонах
контура)
0
2
H
1
W
A
K
X
Z
P
I
Z
Ø
X
Ø
Параметры
NS
Номер начального кадра (начало раздела контура)
NE
Номер конечного кадра (конец раздела контура)
NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
P
Максимальное врезание
I
Припуск в направлении X (диаметральный размер) –
(умолчание: 0)
K
Припуск в направлении Z (умолчание: 0)
E
Поведение при врезании
E=0: падающие контуры не обрабатывать
E>0: подача на врезание
Ввод отсутствует: уменьшение подачи зависит от угла
входа – максимум 50%
X
Ограничение резания в направлении X (диаметральный
размер) – (умолчание: ограничение резания отсутствует)
Z
Ограничение резания в направлении Z (умолчание:
ограничение резания отсутствует)
H
Тип отвода (умолчание: 0)
H=0: снимает стружку после каждого прохода вдоль
контура
H=1: поднимается под углом 45°; выглаживание контура
после последнего прохода
H=2: поднимает под уголом 45°; выглаживание контура
не производится
A
Угол подвода (привязка: Z-ось) – (умолчание: 0°/180°;
параллельно оси Z)
W
Угол отвода (привязка: Z-ось) – (умолчание: 90°/270°;
перпендикулярно оси Z)
Q
Тип холостого перемещения при конце цикла
(умолчание: 0)
Q=0: назад к точке старта (сначала направление X,
затем направление Z)
Q=1: размещает перед готовым контуром
Q=2: поднимается на безопасное расстояние и
останавливается
