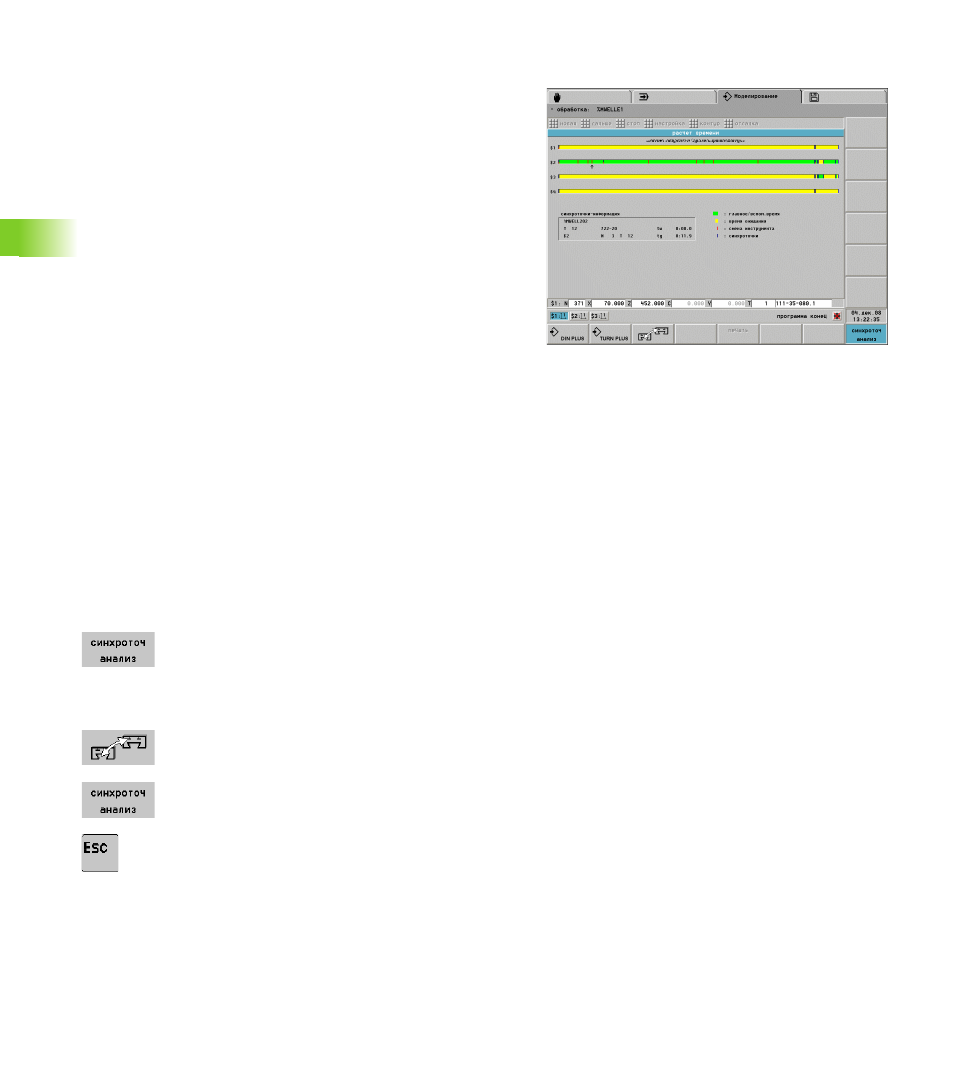

Анализ синхроточек
Анализ синхроточек изображает выполнение обрабокти по
времени и зависимость суппортов между собой. Это помогает при
организации и оптимизации многоканальной программы.
Информация анализа синхроточек:
„ Главное время/вспомогательное время
„ Время ожидания
„ Смена инструмента
„ Синхроточки
Информация синхроточек:
„ Соотвествующий выбранной синхроточке NC-кадр
„ „tw“: время ожидания в этой синхроточке
„ „tg“: рассчитанное время выполнения программы с пуска
программы
Оценка анализа синхроточек: расположите курсор (стрелка
ниже графики) "событие", предназначенное для анализа, чтобы
получить следующую информацию о синхроточке:
„ NC-программа/подпрограмма
„ Вид события (смена инструмента или синхроточки)
„ Участвующие суппорты
„ Активный инструмент
„ NC-номер кадра
„ "tw": время ожидания в этой синхроточке
„ "tg" рассчитанное время выполнения программы с запуска
программы
Вызов анализа синхроточек:
U Выберите "Настр(ойки) > Время"
U Нажмите Softkey
Выбор следующей/предыдущей синхроточки:
U "Стрелка влево/вправо
Переключение суппорта:
U Нажмите Softkey или "стрелка вверх/вниз"
Возврат к расчету времени:
U Снова нажмите Softkey
Возврат к моделированию:
U Нажмите кнопку ESC
