6.13
Оснащение
Зажимание на стороне шпинделя
Зажим обрабатываемой детали:
U
Выберите "Оснащение > Зажимание > Зажим > Сторона
шпинделя"
U
Выберите тип зажимного патрона (подменю). TURN PLUS
откроет одно из следующих диалоговых окон:
Двухкулачковый патрон
Трехкулачковый патрон
Четырехкулачковый патрон
Цанговый зажим
Без патрона (поводок с торцевой стороны)
Непрямой трехкулачковый патрон (поводок с торцевой
стороны в патроне с кулачками)
U
Определение зажимного патрона и зажимных кулачков,
зажимной формы и "зоны зажима"
U
TURN PLUS показывает зажимное устройство и схематично
показывает ограничение резания как "красную черту".
Зажимание на стороне задней бабки
Зажимание обрабатываемой детали:
U

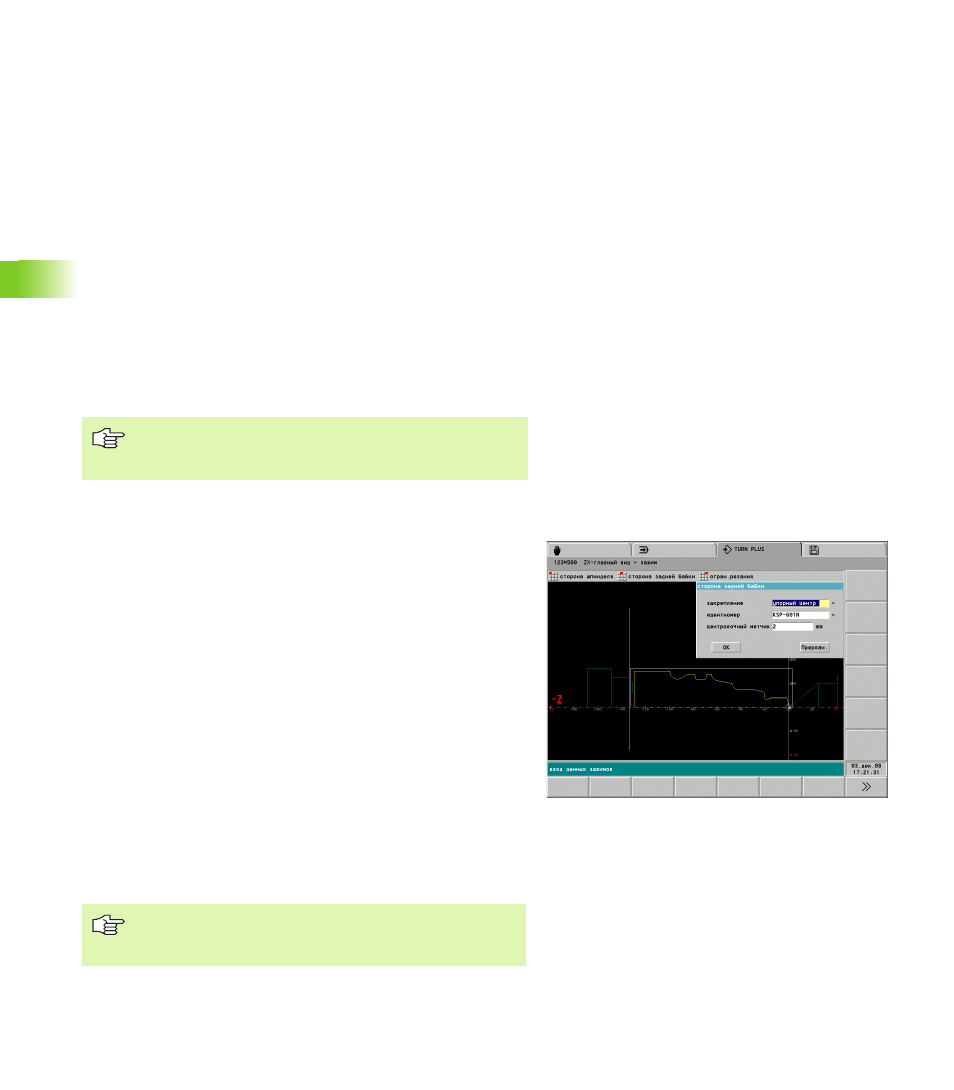

Выберите "Оснащение > Зажимание > Зажим > Сторона задней
бабки" TURN PLUS откроет диалоговое окно "Сторона задней
бабки".
U
Описание зажимного устройства на стороне задней бабки
Сначала выделите тип патрона и тип кулачков. TURN
PLUS учитывает эти данные при выборе
идентификационного номера патрона/кулачка.
Параметры
Зажим
Выберите тип зажимного устройства:
Центр задней бабки
Центрирующий наконечник
Центрирующий конус
Идентификационный номер зажимного устройства
Центрирующий наконечник
Глубина проникновения зажимного устройства в
материал. TURN PLUS позиционирует рисунок зажимных
устройств на основании этого значения.
Если вы зажимаете обрабатываемую деталь на
стороне шпинделя и задней бабки, то TURN PLUS
исходит от обработки вала.
