3.4 Функции настройки
Установка точки смены инструмента
При G14 суппорт перемещается в точку смены инструмента.
Эта точка должна быть удалена от обрабатываемой детали
настолько, чтобы револьверная головка могла отклоняться в
любую сторону.
Точка смены инструмента представляет собой параметр
настройки.
Установка точки смены инструмента
При нескольких суппортах: задайте суппорт
Выберите "Настройки > Точка смены инструмента"

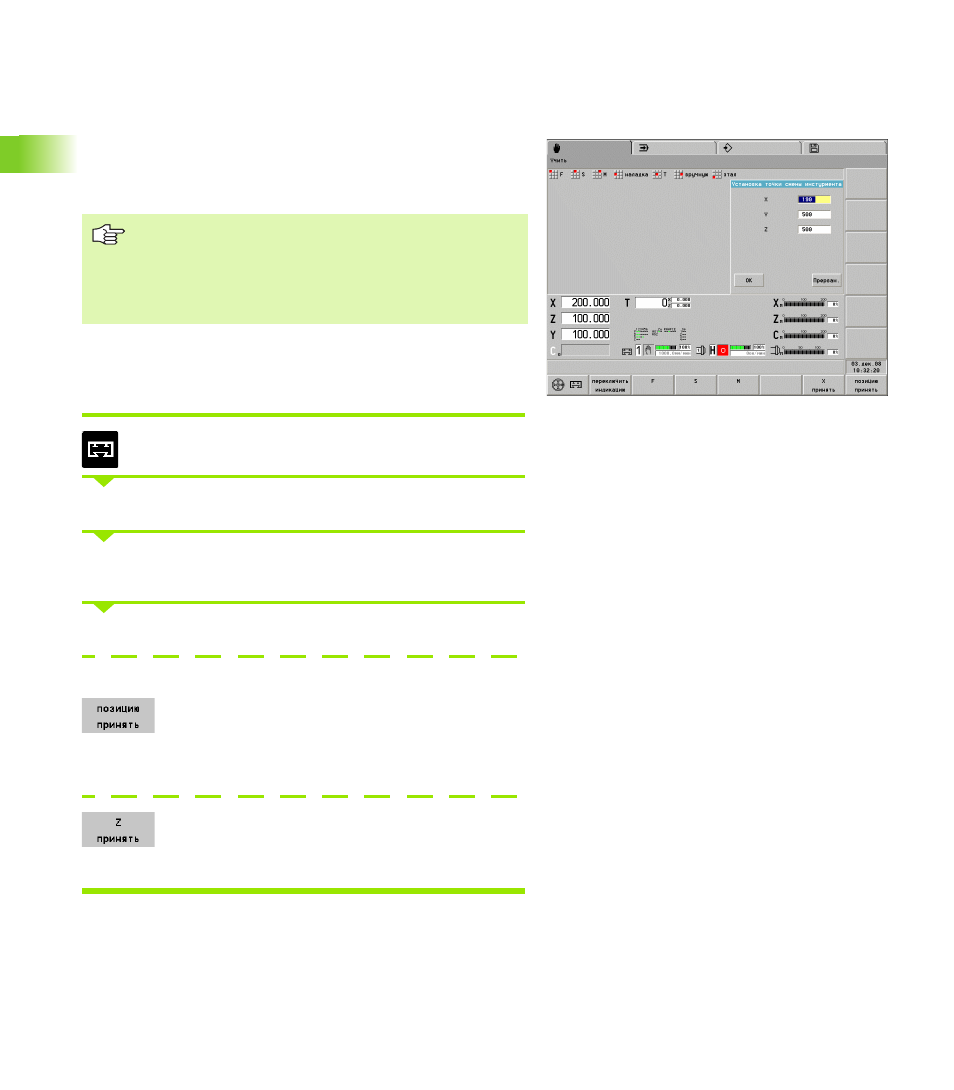

Диалоговое окно "Точка смены инструмента" показывает
действующую позицию.
Введите позицию точки смены инструмента
Контактное измерение точки смены нструмента
Переместите суппорт в "Точку смены
инструмента".
Примените позицию в качестве точки смены
инструмента, или
переместите ось на "Точку смены инструмента"
(или ось X, или ось Y).
Примените позицию оси
Точка смены инструмента задается и выводится на
индикатор как расстояние между нулевой точкой
станка и точкой привязки инструментального суппорта.
Поскольку эти значения не отображаются,
рекомендуется задавать точку смены инструмента с
помощью "контактного измерения".
