HEIDENHAIN CNC PILOT 4290
161
4.7
Эл
ем
ен
ты
фо
рм
ы
ко
н
тур
а
то
ч
е
н
и
я

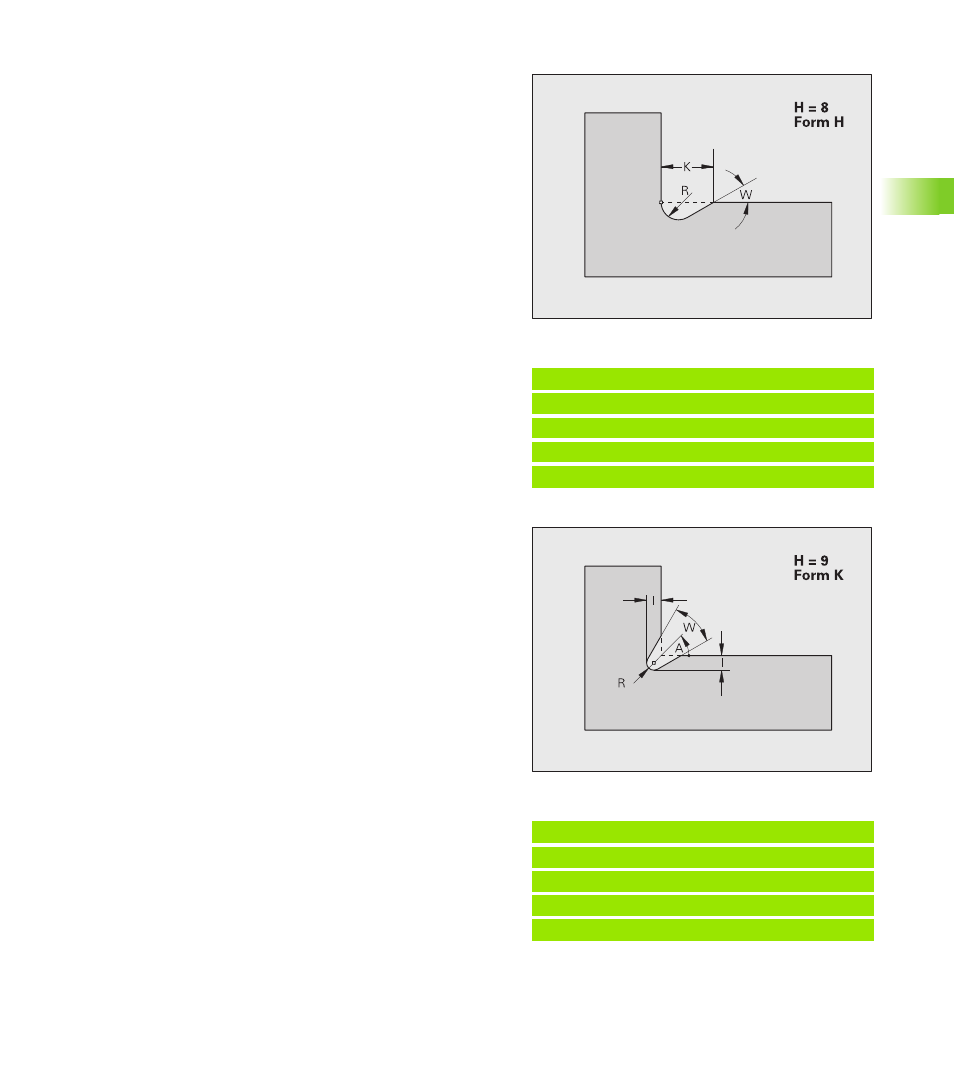

Выточка формы H (H=8)
Если вы не вводите W, то угол вычисляется на основании K и R.
Тогда конечная точка выточки лежит на "угловой точке контура".
Выточка формы K (H=9)
Пример: Вызов G25-Geo форма H
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H8 K4 R1 W30 [форма H]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы H: H=8
K
Ширина выточки
R
Радиус выточки - не введен: круговой элемент не
изготавливается
W
Угол выточки – не введен: W вычисляется
Пример: Вызов G25-Geo форма К
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H9 I1 R0.8 W40 [форма K]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы K: H=9
I
Глубина выточки
R
Радиус выточки - не введен: круговой элемент не
изготавливается
W
Угол выточки
A
Угол к продольной оси (умолчание: 45°)
